A-Line DDM-2

Представитель нового поколения многоканальных модульных акустико-эмиссионных комплексов с распределенным сбором и цифровой передачей данных – современное воплощение инновационных достижений в области приборостроения

Акустико-эмиссионный комплекс «A-Line DDM-2» - второе поколение многоканальных модульных комплексов сбора и обработки АЭ информации распределённого типа с последовательным высокоскоростным цифровым каналом передачи данных.

Акустико-эмиссионный комплекс «A-Line DDM» внесены в реестр средств измерений Российской Федерации, что подтверждено Свидетельством об утверждении типа средств изменений, выданное Федеральным агентством по техническому регулированию и метрологии.

Комплексы акустико-эмиссионные измерительные "A-Line DDM" внесены в Государственные реестр средств измерений и допущены к применению в Республике Беларусь, что подтверждается Сертификатом об утверждении типа средств измерений № 13231.

На основании Сертификата № 220 от 17 октября 2019 года о признании утверждения типа средств измерений комплексы акустико-эмиссионные измерительные "A-Line PCI" допущены к выпуску в обращение в Республике Казахстан.

Назначение:

  • неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов;
  • выявление зарождений и развития трещин;
  • поиск мест коррозии, течи, зон с повышенным уровнем напряжения;
  • определение координат и оценка параметров дефектов;
  • отслеживание различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.

АЭ комплексы "A-Line DDM-2" состоят из центрального компьютера (блок сбора и обработки данных) и нескольких измерительных линий, объединяющих последовательно соединенные модули цифровой обработки и передачи параметров АЭ (модули АЭ). Усиление АЭ сигналов, фильтрация, оцифровка, регистрация, последующая цифровая обработка и определение параметров АЭ производится в модуле АЭ, который располагается рядом с ПАЭ непосредственно на объекте контроля.

Схема подключения акустико-эмиссионного комплекса «A-Line DDM-2» в исполнении Ethernet Box

Схема подключения акустико-эмиссионного комплекса «A-Line DDM-2» в исполнении Ethernet Box с использованием разветвителя

Блок сбора и обработки данных Ethernet Box

  • 8 измерительных линий в стандартном блоке сбора и обработки данных;
  • до 20 модулей АЭ в линии;
  • автоматический контроль целостности и качества работы линии;
  • взрывозащищенное исполнение вида искробезопасная электрическая цепь.

Модуль АЭ

  • уменьшенные габариты и вес АЭ модулей;
  • повышенная защита модулей АЭ от внешних воздействий;
  • автокалибровка АЭ канала;
  • удобные байонетные разъемы.

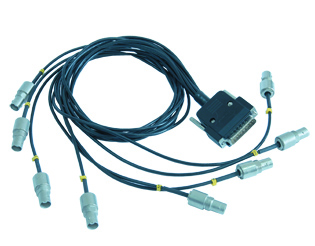

Катушка и кабель

  • максимальная длина кабельного сегмента линии 150 метров;
  • обычный коаксиальный кабель для соединения модулей АЭ в линию и цифровой передачи АЭ данных;
  • уменьшенные габариты и вес катушек.

Разветвитель

  • разветвители линии передачи данных;
  • удобные байонетные разъемы.

Основные характеристики Комплекса

Общие параметры
Интерфейс передачи данных блоков сбора и обработки данных 1 Ethernet, Wi-Fi
Измерительные каналы
Разрядность АЦП, бит 18
Максимальная частота преобразования АЦП 2, МГц 4
Номинальный диапазон рабочих частот, кГц от 15 до 650
Допускаемое отклонение граничных частот номинального диапазона рабочих частот, % ±10
Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ от -3 до +1
Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более 29
Максимальная измеряемая амплитуда импульса АЭ, дБ:
- для ALM-02A*
- для ALM-02E*

105
100
Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее:
- в диапазоне частот от 100 до 300 кГц:
   - для ALM-02A*
   - для ALM-02E*
- в диапазоне частот от 30 до 500 кГц:
   - для ALM-02A*
   - для ALM-02E*
- в диапазоне частот от 15 до 650 кГц:
   - для ALM-02A*
   - для ALM-02E*



78
72

75
69

73
67
Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ ±1
Диапазон установки порога регистрации импульса АЭ, дБ:
- для ALM-02A*
- для ALM-02E*

от 16 до 106
от 16 до 100
Минимальная измеряемая длительность импульса АЭ, мкс, не более 1
Максимальная измеряемая длительность импульса АЭ, мкс, не менее 120 000
Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс ±(1,5 + 0,0001·D)
Минимальное регистрируемое число выбросов в импульсе АЭ, шт. 1
Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее 60000
Дискретность времени регистрации импульса АЭ 2, мкс 0,25
Электропитание
Питание от сети переменного тока:
- напряжение, В
- частота, Гц

от 90 до 264
от 47 до 63
Максимальная мощность, потребляемая от сети переменного тока, кВт, не более 5

Блок сбора и обработки данных

Общие параметры
Количество линий на одном входе, шт. 4
Максимальное количество модулей «ALM» на одном входе, шт. 20
Максимальное количество модулей «ALM» в линии, шт. 20
Максимальная длина одной линии, м:
- для кабеля BNCI-1
- для кабеля BNCI-2

1800
3000
Напряжение питания постоянного тока внешних устройств, В 72
Электропитание
Питание от сети переменного тока:
- напряжение, В
- частота, Гц

от 90 до 264
от 47 до 63
Условия эксплуатации
Рабочие условия измерений:
- температура окружающего воздуха 3, °С

от +5 до +40

1 - только для исполнения Ethernet Box и Ethernet Box XL
2 - текущее значение при измерении зависит от выбранного цифрового фильтра
3 – Кроме ноутбука в составе Комплекса: температурные характеристики ноутбука – в соответствии с данными его производителя
* - для всех модификаций

Характеристики модулей цифровой обработки и передачи параметров акустической эмиссии «ALM-02» и разветвителей семейства «ALMB» приведены в разделе "Комплектующие"

Объекты с труднодоступными и недоступными участками

Протяженные линейные или объемные объекты

Объекты со сложной (комбинированной ) структурой, группы объектов

Назначение

  • Неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резер-вуаров, котлов, буровых вышек, кранов, мостов и других объектов.
  • Выявление зарождений и развития трещин.
  • Поиск мест коррозии, течи, зон с повышенным уровнем напряжения.
  • Определение координат и оценка параметров дефектов.
  • Отслеживание различных технологических процессов и оценка технического состояния ответственных крупно-габаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.

Особенности

  • Подключение модулей АЭ возможно как по централизованной схеме, так и последовательно в линию.
  • Контроль протяженных объектов сумарной длиной до 8 км одним комплексом за одно измерение.
  • Гальваническая развязка каждого модуля.
  • Улучшенная степень защиты модуля от внешних воздействий.
  • Автоматический контроль целостности и качества работы измерительной линии.
  • Возможность оснащения системы комплектом цифровой беспроводной связи (радиоканалом).
  • Возможность синхронизации двух и более блоков сбора и обработки данных в исполнении Ethernet Box с передачей данных по кабельной линии.
