A-Line DDM-2

Главная>Продукция >Многоканальные акустико-эмиссионные комплексы >A-Line DDM-2

Описание
Акустико-эмиссионный комплекс «A-Line DDM-2» - второе поколение многоканальных модульных комплексов сбора и обработки АЭ информации распределённого типа с последовательным высокоскоростным цифровым каналом передачи данных.

Акустико-эмиссионные комплексы «A-Line DDM» внесены в реестр средств измерений Российской Федерации, что подтверждено Свидетельством об утверждении типа средств изменений, выданным Федеральным агентством по техническому регулированию и метрологии.

Комплексы акустико-эмиссионные измерительные "A-Line DDM" внесены в Государственные реестр средств измерений и допущены к применению в Республике Беларусь, что подтверждается Сертификатом об утверждении типа средств измерений № 13231.

На основании Сертификата № 220 от 17 октября 2019 года о признании утверждения типа средств измерений комплексы акустико-эмиссионные измерительные "A-Line DDM" допущены к выпуску в обращение в Республике Казахстан.

Назначение:
- неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов;
- выявление зарождений и развития трещин;
- поиск мест коррозии, течи, зон с повышенным уровнем напряжения;
- определение координат и оценка параметров дефектов;
- отслеживание различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.

Состав

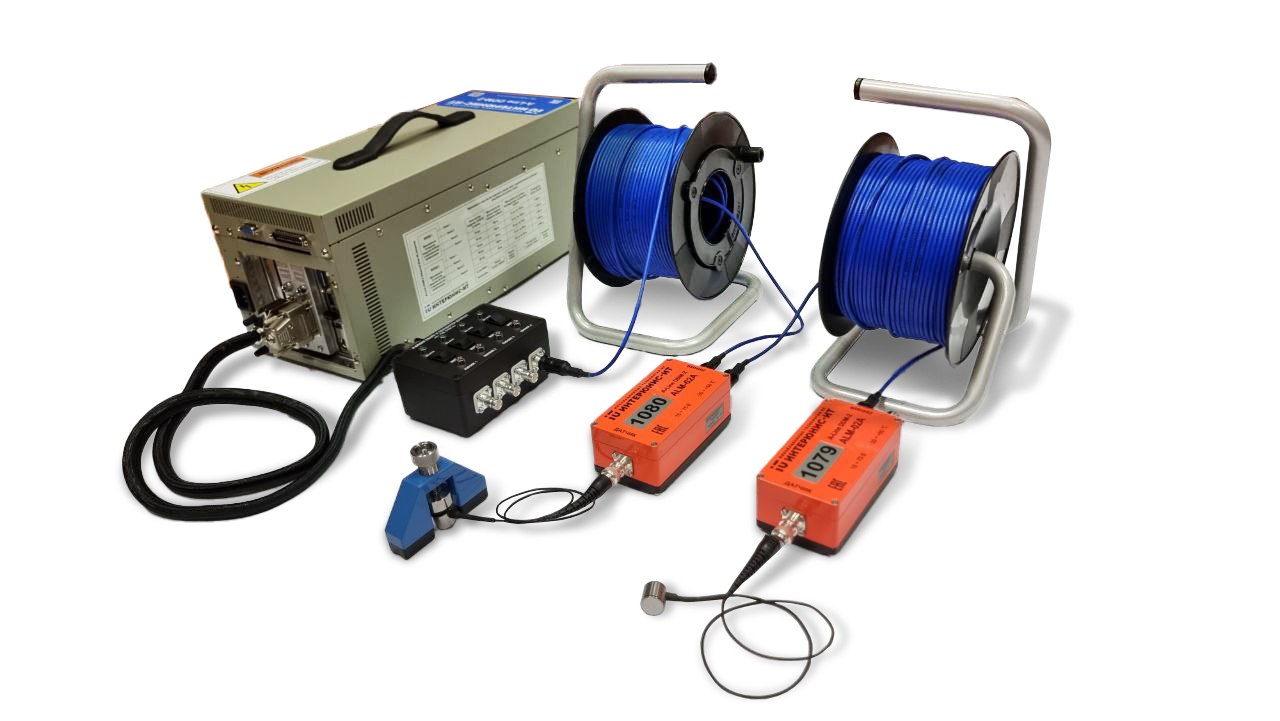

АЭ комплексы "A-Line DDM-2" состоят из центрального компьютера (блок сбора и обработки данных) и нескольких измерительных линий, объединяющих последовательно соединенные модули цифровой обработки и передачи параметров АЭ (модули АЭ). Усиление АЭ сигналов, фильтрация, оцифровка, регистрация, последующая цифровая обработка и определение параметров АЭ производится в модуле АЭ, который располагается рядом с ПАЭ непосредственно на объекте контроля.

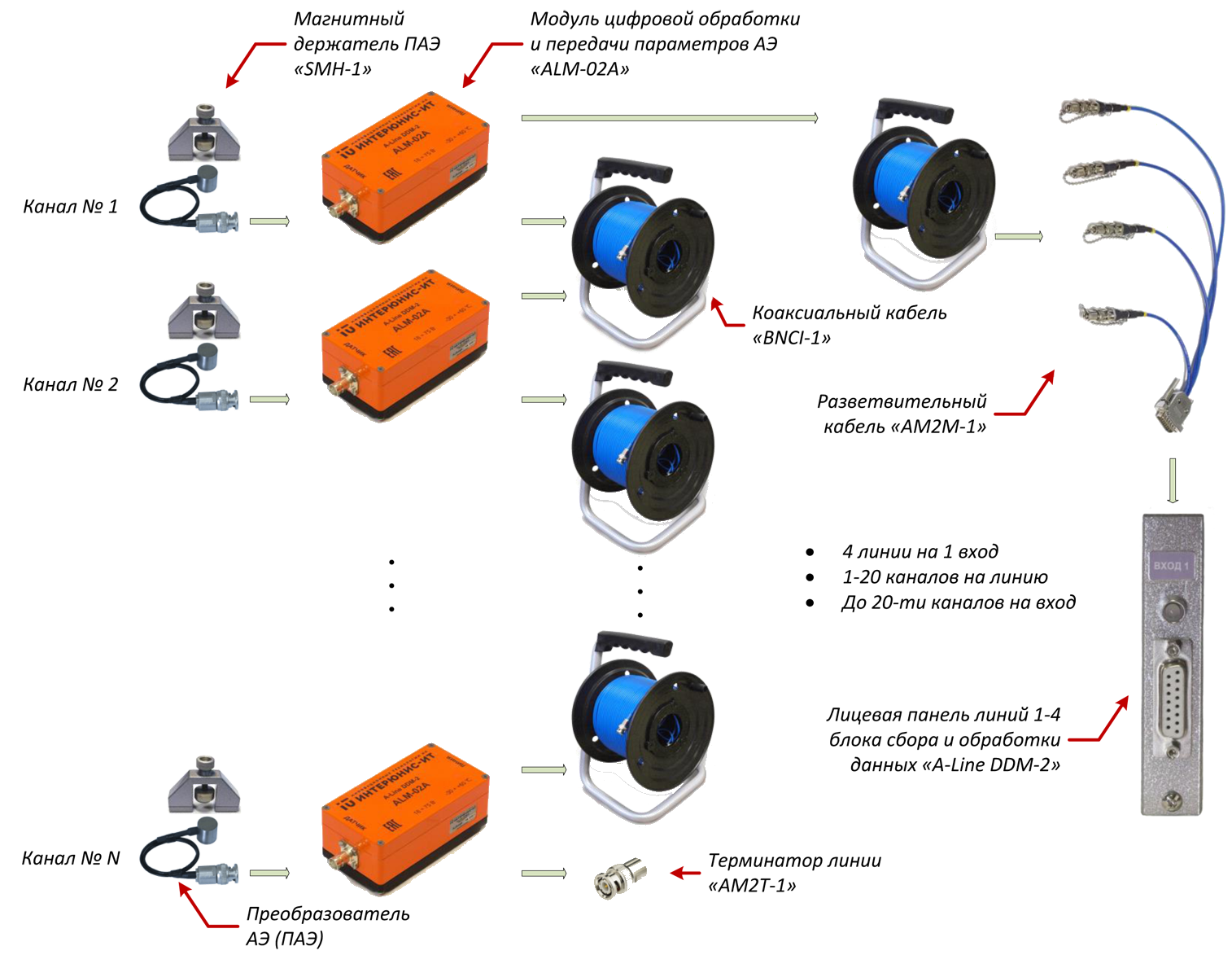

Схема подключения акустико-эмиссионного комплекса «A-Line DDM-2»

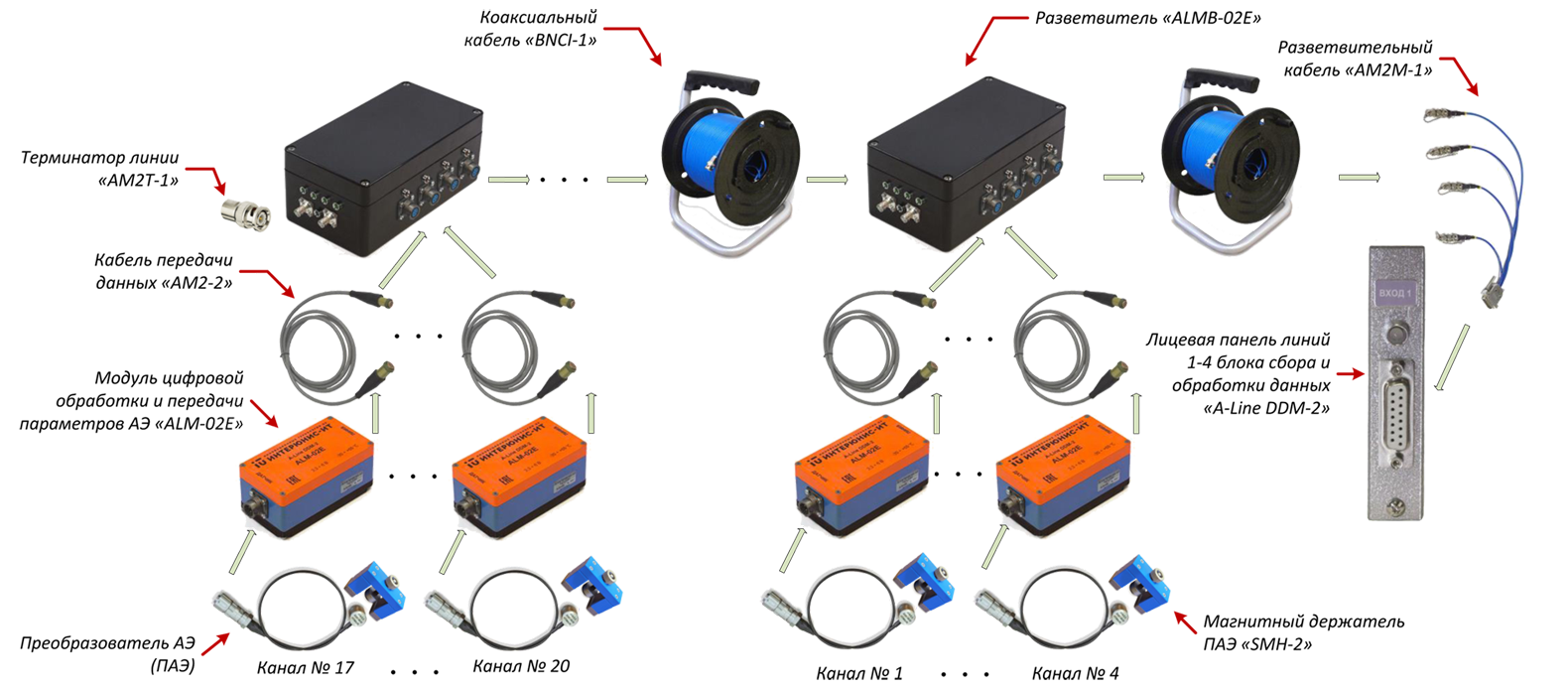

Схема подключения акустико-эмиссионного комплекса «A-Line DDM-2» с использованием разветвителя

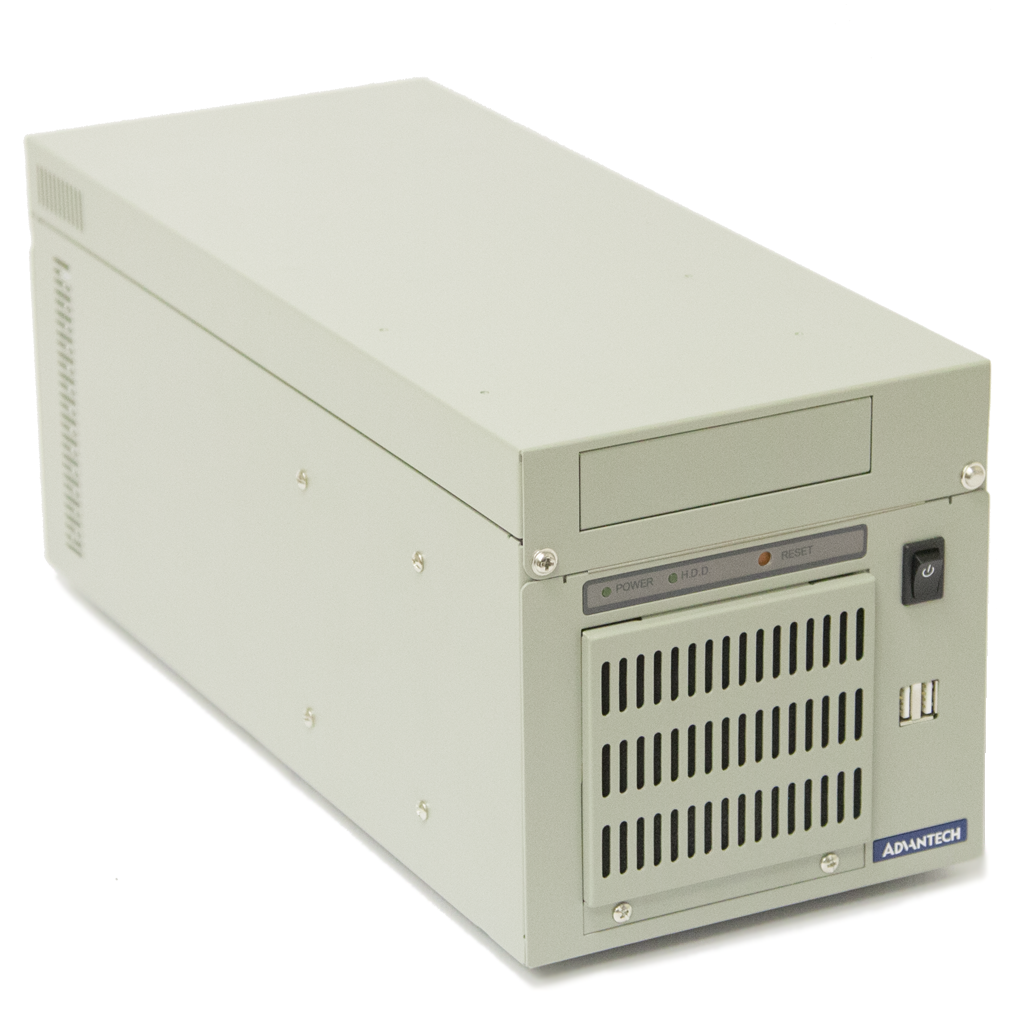

Блок сбора и обработки данных Ethernet Box	- 8 измерительных линий в стандартном блоке сбора и обработки данных; - до 20 модулей АЭ в линии; - автоматический контроль целостности и качества работы линии; - взрывозащищенное исполнение вида искробезопасная электрическая цепь

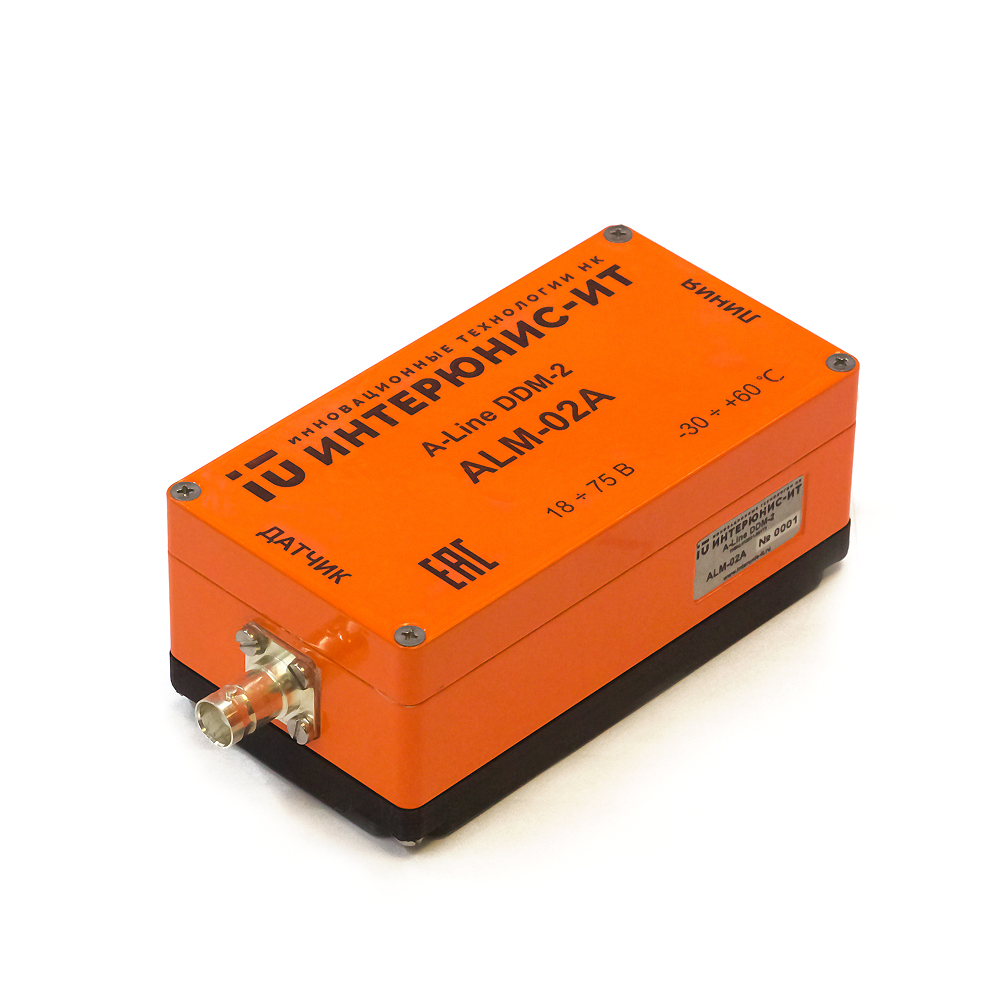

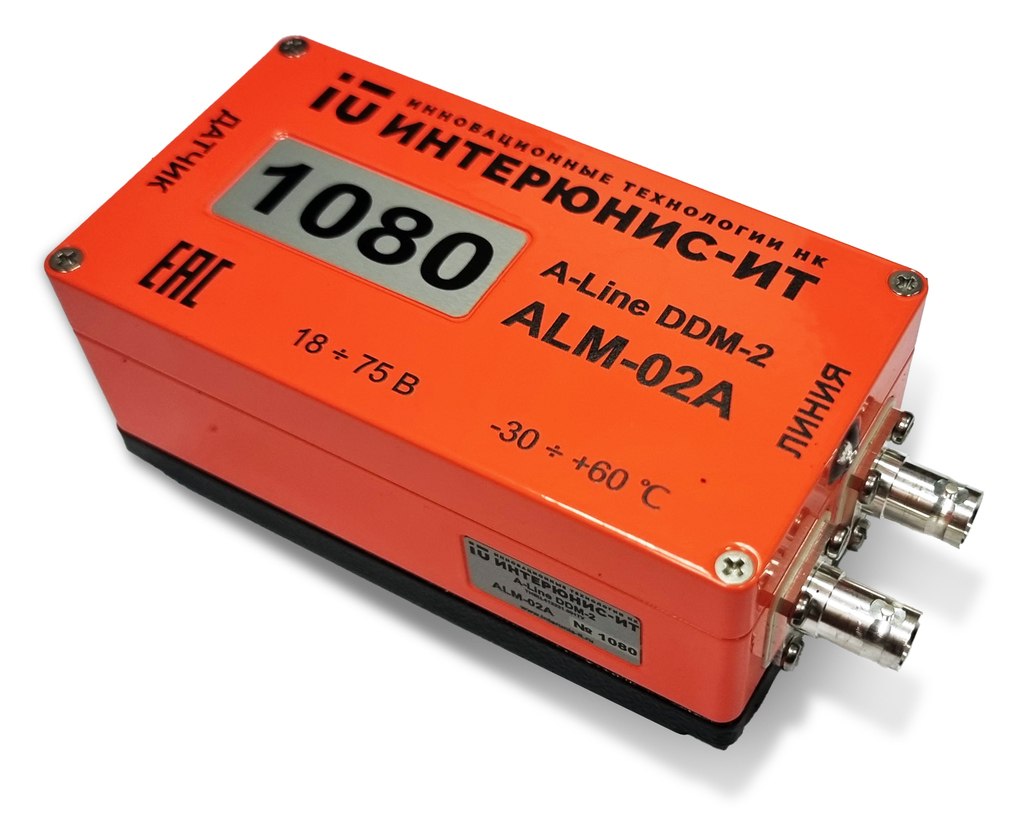

Модуль АЭ	- уменьшенные габариты и вес АЭ модулей; - повышенная защита модулей АЭ от внешних воздействий; - автокалибровка АЭ канала; - удобные байонетные разъемы

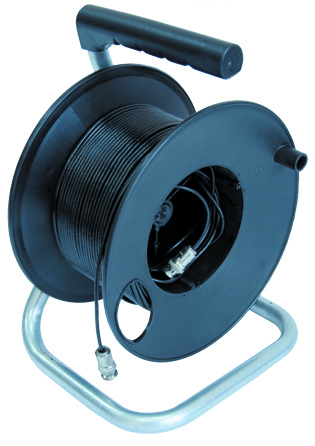

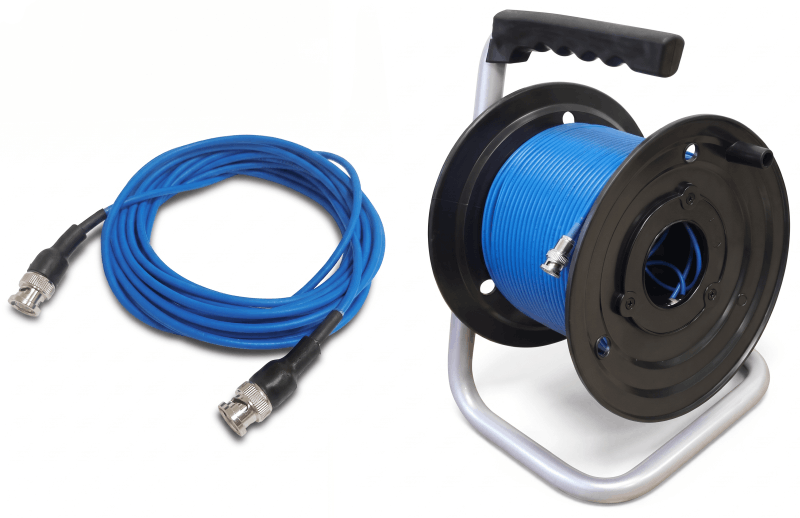

Катушка и кабель	- максимальная длина кабельного сегмента линии 150 метров; - обычный коаксиальный кабель для соединения модулей АЭ в линию и цифровой передачи АЭ данных; - уменьшенные габариты и вес катушек

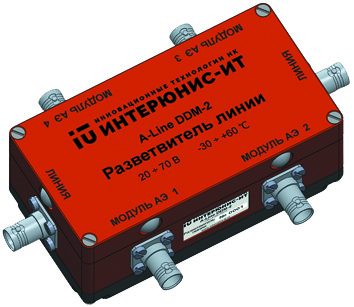

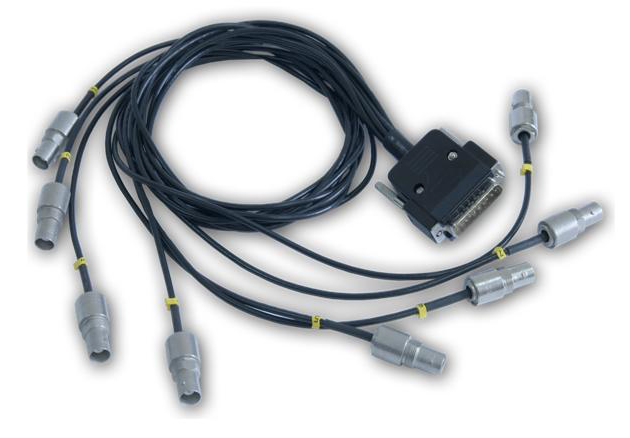

Разветвитель	- разветвители линии передачи данных; - удобные байонетные разъемы

Характеристики

Основные характеристики комплекса

Общие параметры
Интерфейс передачи данных блоков сбора и обработки данных ¹	Ethernet, Wi-Fi
Измерительные каналы
Разрядность АЦП, бит	18
Максимальная частота преобразования АЦП ², МГц	4
Номинальный диапазон рабочих частот, кГц	от 15 до 650
Допускаемое отклонение граничных частот номинального диапазона рабочих частот, %	±10
Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ	от -3 до +1
Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более	29
Максимальная измеряемая амплитуда импульса АЭ, дБ: - для ALM-02A* - для ALM-02E*	105 100
Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее: - в диапазоне частот от 100 до 300 кГц: - для ALM-02A* - для ALM-02E* - в диапазоне частот от 30 до 500 кГц: - для ALM-02A* - для ALM-02E* - в диапазоне частот от 15 до 650 кГц: - для ALM-02A* - для ALM-02E*	78 72 75 69 73 67
Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ	±1
Диапазон установки порога регистрации импульса АЭ, дБ: - для ALM-02A* - для ALM-02E*	от 16 до 106 от 16 до 100
Минимальная измеряемая длительность импульса АЭ, мкс, не более	1
Максимальная измеряемая длительность импульса АЭ, мкс, не менее	120 000
Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс	±(1,5 + 0,0001·D)
Минимальное регистрируемое число выбросов в импульсе АЭ, шт.	1
Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее	60000
Дискретность времени регистрации импульса АЭ ², мкс	0,25
Электропитание
Питание от сети переменного тока: - напряжение, В - частота, Гц	от 90 до 264 от 47 до 63
Максимальная мощность, потребляемая от сети переменного тока, кВт, не более	5

Блоки сбора и обработки данных

Общие параметры
Количество линий на одном входе, шт.	4
Максимальное количество модулей «ALM» на одном входе, шт.	20
Максимальное количество модулей «ALM» в линии, шт.	20
Максимальная длина одной линии, м: - для кабеля BNCI-1 - для кабеля BNCI-2	1800 3000
Напряжение питания постоянного тока внешних устройств, В	72
Электропитание
Питание от сети переменного тока: - напряжение, В - частота, Гц	от 90 до 264 от 47 до 63
Условия эксплуатации
Рабочие условия измерений: - температура окружающего воздуха ³, °С	от +5 до +40

¹ - только для исполнения Ethernet Box и Ethernet Box XL
² - текущее значение при измерении зависит от выбранного цифрового фильтра
³ – кроме ноутбука в составе комплекса: температурные характеристики ноутбука – в соответствии с данными его производителя
^* - для всех модификаций

Характеристики модулей цифровой обработки и передачи параметров акустической эмиссии «ALM-02» и разветвителей семейства «ALMB» приведены в разделе "Комплектующие"

Применение

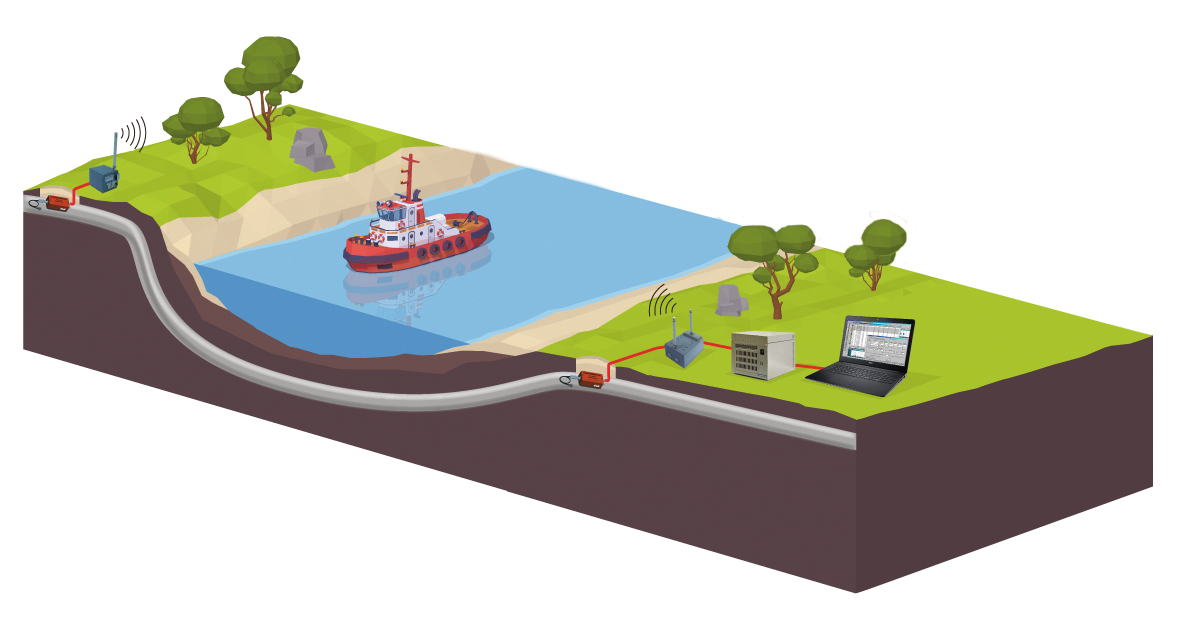

Объекты с труднодоступными и недоступными участками

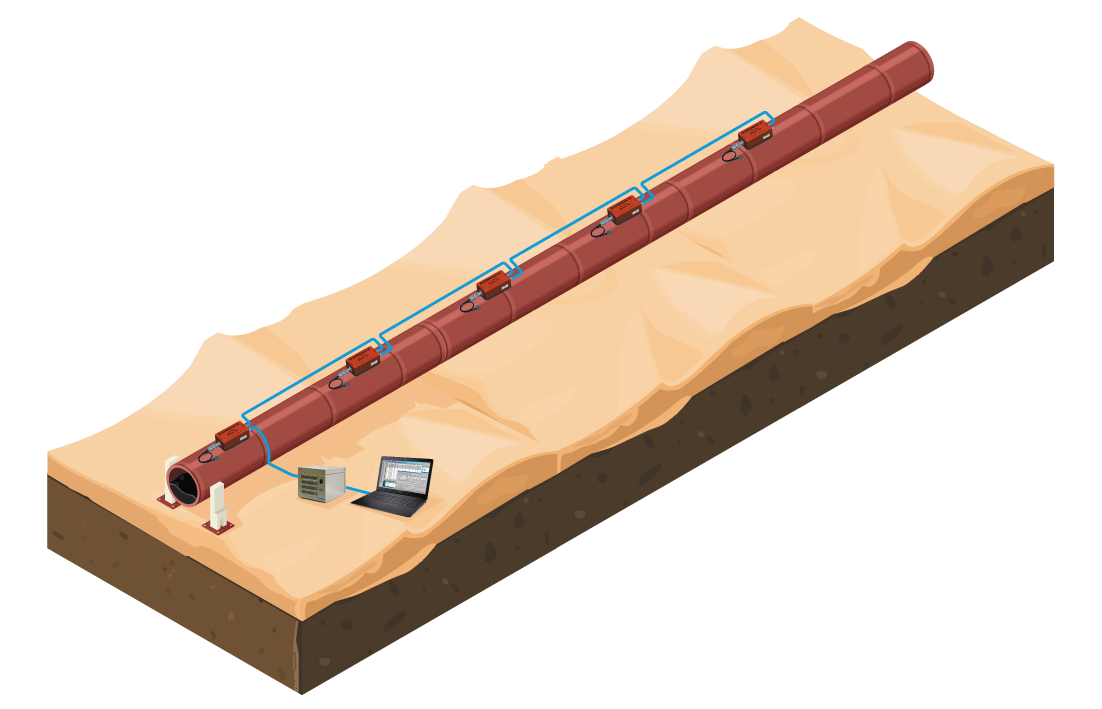

Протяженные линейные или объемные объекты

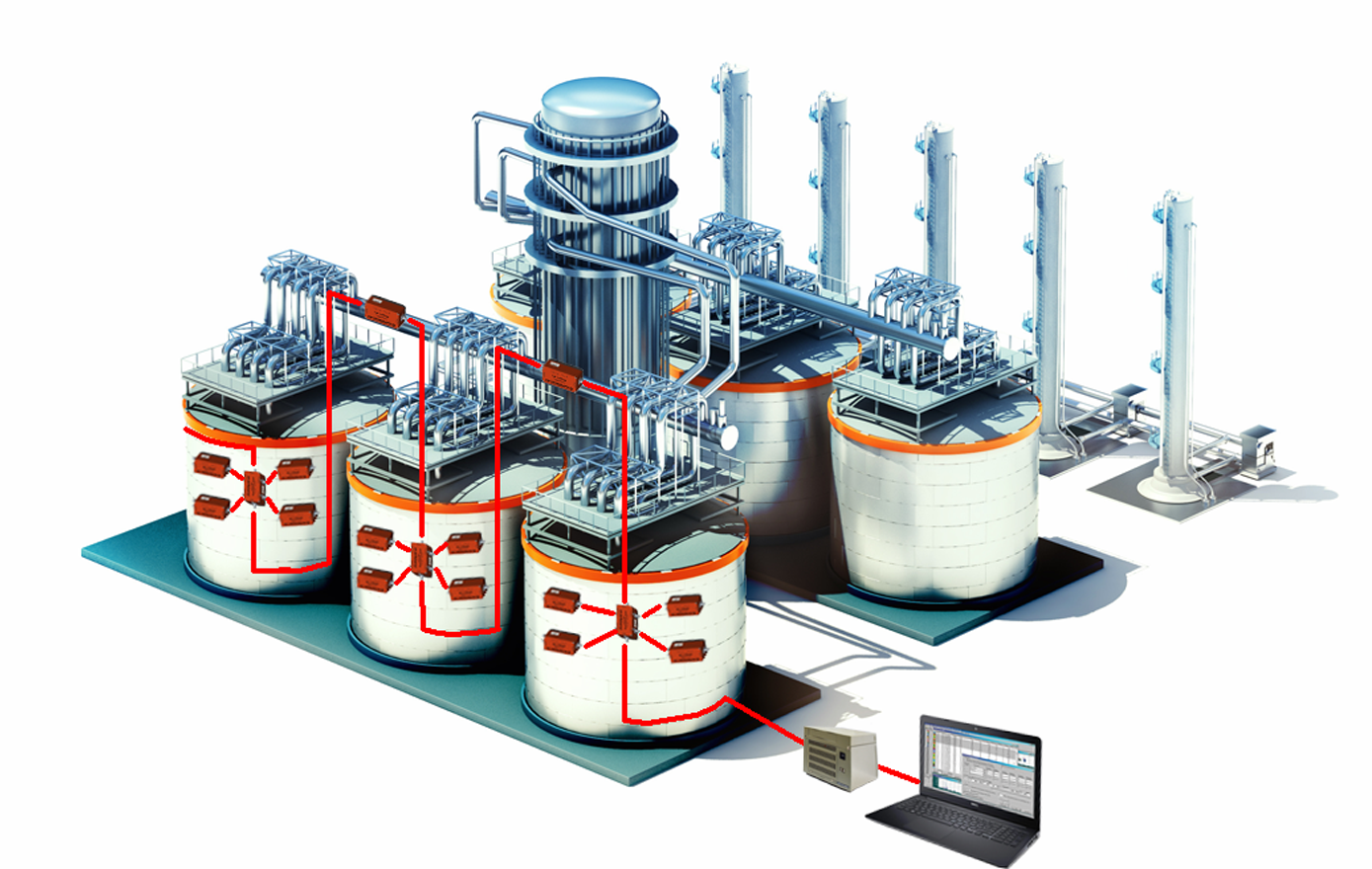

Объекты со сложной (комбинированной) структурой, группы объектов

Назначение
- Неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
- Выявление зарождений и развития трещин.
- Поиск мест коррозии, течи, зон с повышенным уровнем напряжения.
- Определение координат и оценка параметров дефектов.
- Отслеживание различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.
Особенности
- Подключение модулей АЭ возможно как по централизованной схеме, так и последовательно в линию.
- Контроль протяженных объектов суммарной длиной до 8 км одним комплексом за одно измерение.
- Гальваническая развязка каждого модуля.
- Улучшенная степень защиты модуля от внешних воздействий.
- Автоматический контроль целостности и качества работы измерительной линии.
- Возможность синхронизации двух и более блоков сбора и обработки данных в исполнении Ethernet Box с передачей данных по кабельной линии.
