Стационарная система комплексного мониторинга «A-Line MON» на базе метода акустической эмиссии – бескомпромиссное техническое решение для обеспечения высокого уровня промышленной безопасности.
Главная>Продукция >Мониторинг >Комплексный мониторинг
  • Описание

    Мониторинговые измерительные комплексы A-Line MON используются в составе систем комплексного мониторинга (СКМ) и предназначены для непрерывного контроля технического состояния опасных производственных объектов предприятий нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической, химической и других отраслей промышленности.

    Аппаратно СКМ на базе A-Line MON реализована как распределённая ссистема сбора и обработки диагностических данных и состоит из сервера СКМ, устройства электропитания СКМ, блоков сбора и обработки данных серии MNU, концентраторов серии MNC, многофункциональных измерительных модулей серии MNM, предусилителей серии MNP, а также датчиков и преобразователей различного типа.

    Комплекс A-Line MON сертифицирован на соответствие требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011).

    На базе комплекса A-Line MON могут быть реализованы различные варианты конфигурации мониторинговых систем, предназначенных для решения широкого спектра задач.

    Основные элементы системы

    СКМ на базе A-Line MON состоит из однотипных основных устройств и имеет общее ядро управления на базе электронно-вычислительного сервера.

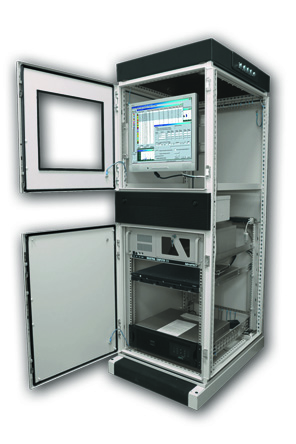

    Сервер СКМ

    Обеспечивает накопление и полный анализ всех полученных данных, их отображение, принятие решения и формирование управляющих команд для измерительной и коммуникационной частей комплекса.

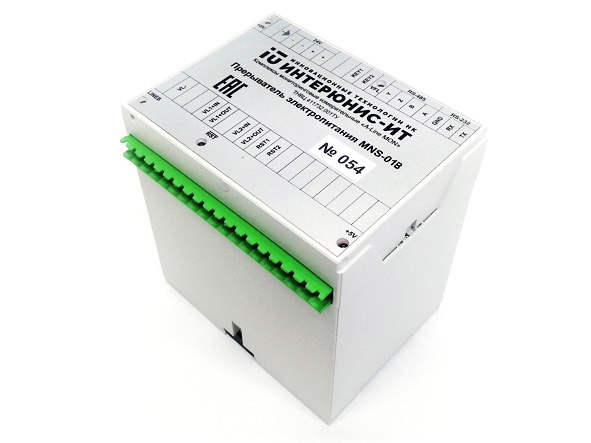

    Устройство электропитания СКМ

    Набор аппаратных средств, предназначенных для обеспечения питания и гальванической развязки концентраторов и измерительных линий. Устройство осуществляет гальваническую развязку между первичным напряжением 220В/50Гц и вторичным напряжением постоянного тока 48 В, подаваемым в линию каскадирования модулей MNM, а также оптронную гальваническую развязку в каналах передачи данных.

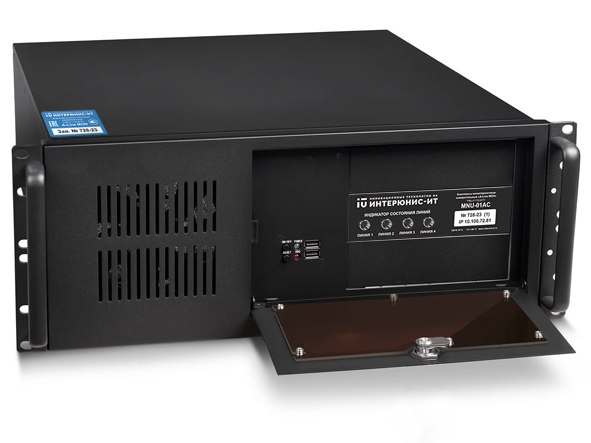

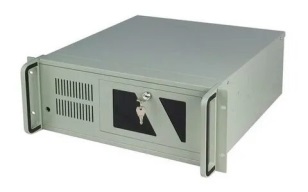

    Блок сбора и обработки данных MNU

    Электронно-вычислительное устройство, предназначенное для коммуникации и управления аппаратной частью комплекса и связи ее с сервером СКМ

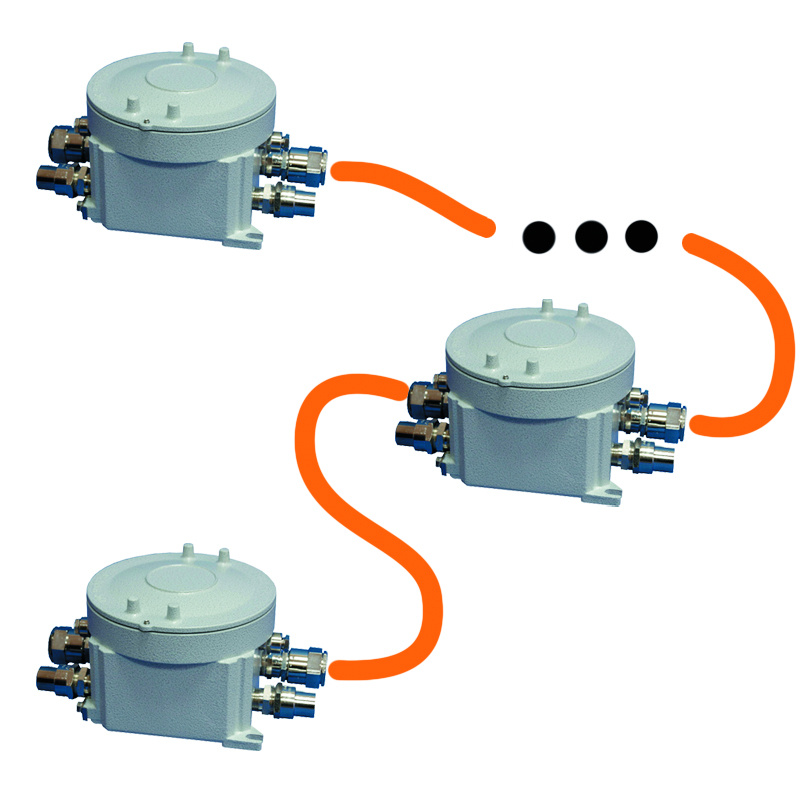

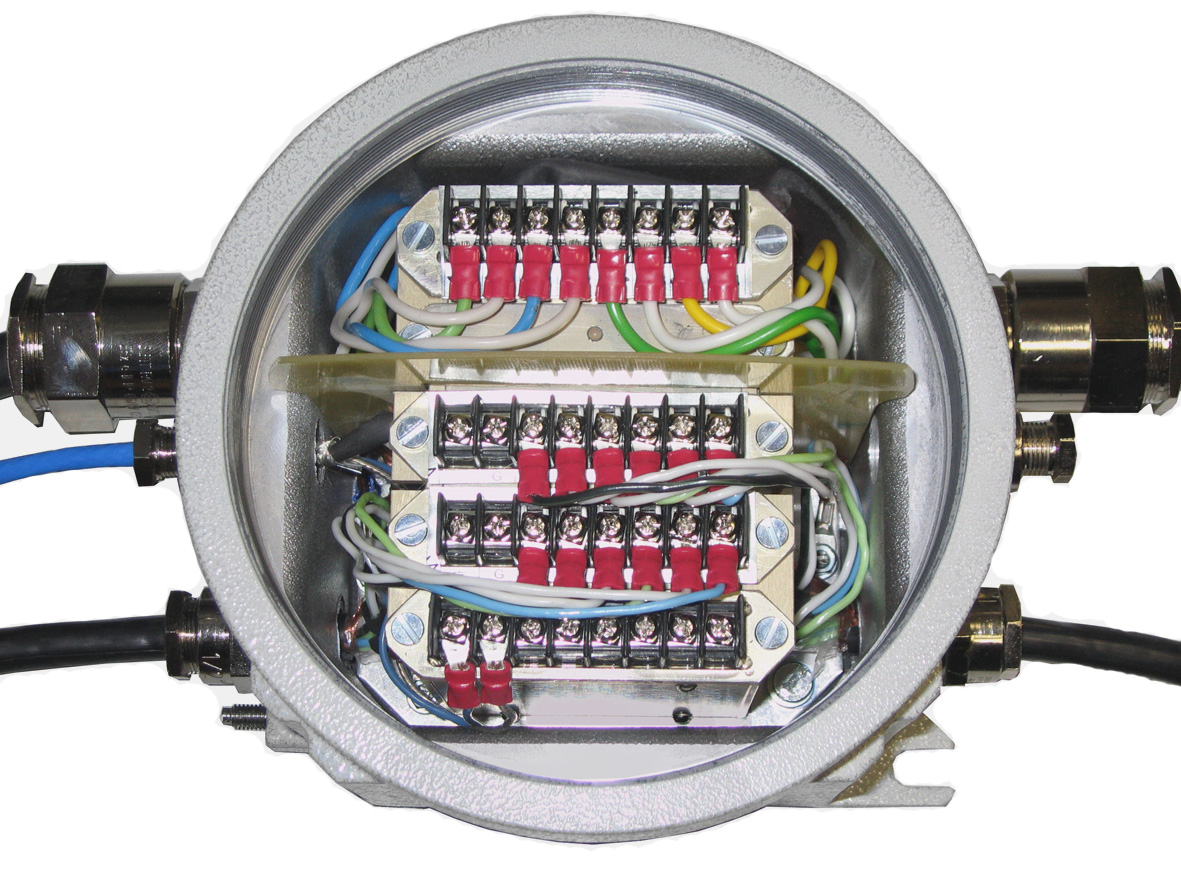

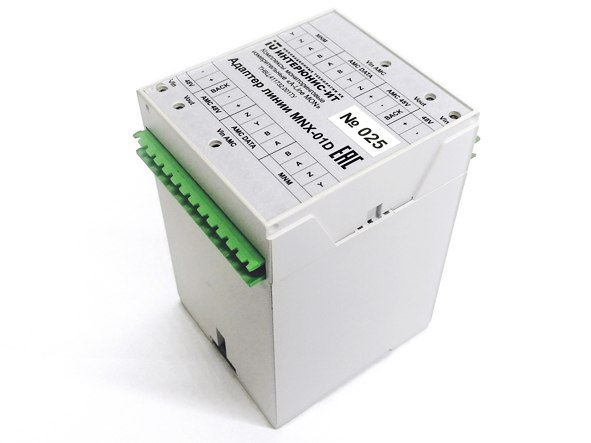

    Измерительная линия (линия каскадирования модулей MNM)

    Канал управления, синхронизации, передачи данных и подачи питания, обеспечивающий подключение модулей MNM к концентратору MNC или блоку сбора данных MNU.

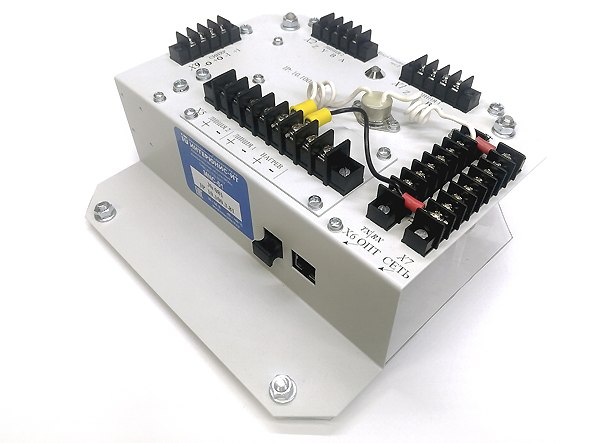

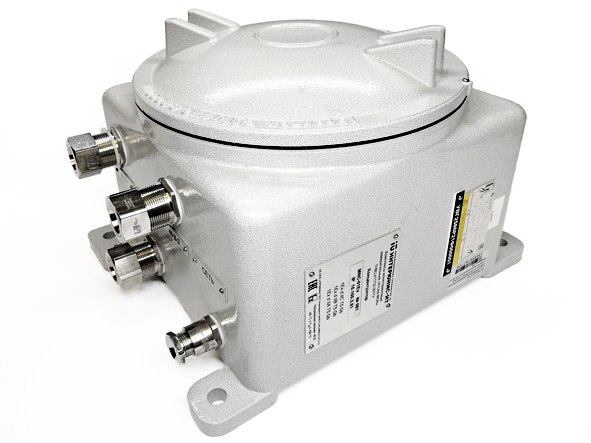

    Концентратор MNC

    Коммуникационное устройство, обеспечивающее поддержку нескольких измерительных линий для подключения модулей MNM и оснащенное скоростным цифровым коммуникационным каналом (Ethernet) для связи с блоком сбора и обработки данных MNU.

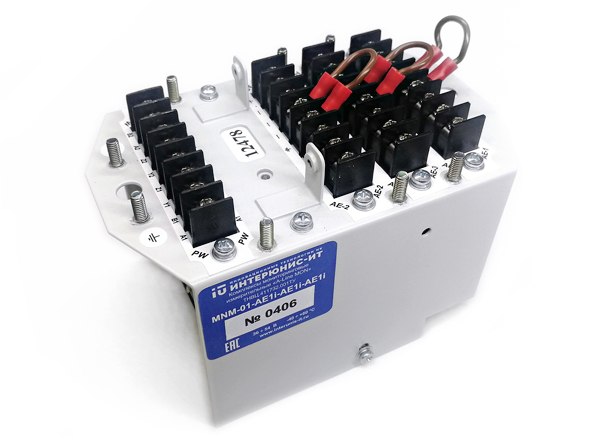

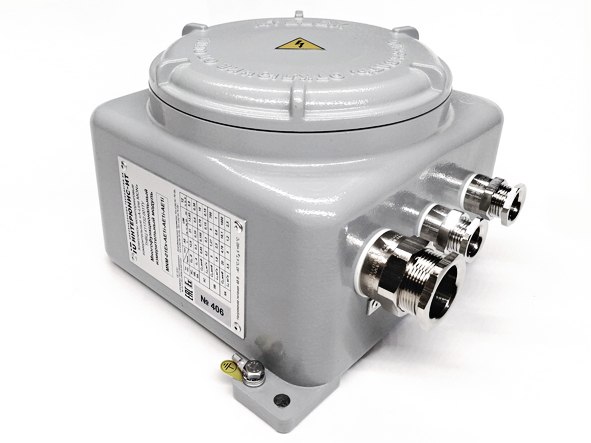

    Много­функциональный измерительный модуль MNM

    Устройство, обеспечивающее гальваническую развязку измерительных каналов, прием аналоговых сигналов с диагностических и параметрических датчиков, преобразование их в цифровую форму и последующую обработку.

    Каждый модуль может содержать комбинацию до трех любых блоков измерения или формирования сигналов управления для исполнительного оборудования:

    узел АЭ (AE) – измерительный блок регистрации акустических волн, канал содержит аналоговые и цифровые частотные фильтры, усилитель, аналого-цифровой преобразователь, цифровой компаратор амплитуды, вычислительные устройства для расчета характеристик АЭ-сигналов;

    узел УИ (UM) – измерительный канал токовой петли для регистрации медленно меняющихся параметров с первичных или вторичных преобразователей, оснащенных токовым выходом 4–20 мА;

    узел УТ (CL) – управляющий канал токовой петли для управления различными устройствами, оснащенными токовым входом управления 4–20 мА;

    узел МИ (TZ) – канал мостового измерителя для измерения отклонения сопротивления в плечах резистивного мостового датчика от установленного первоначально значения;

    узел ЦИ (DM) – канал для подключения цифровых измерительных устройств.

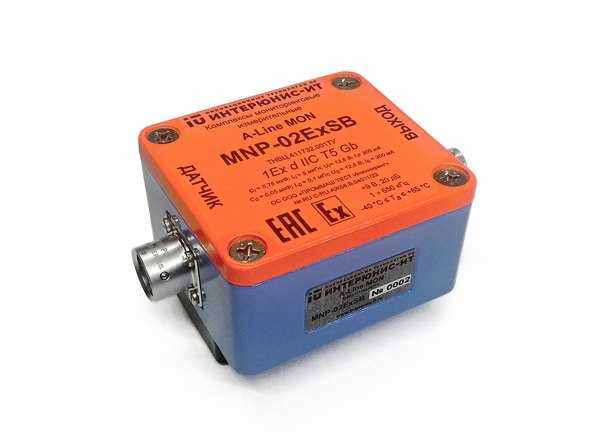

    Предусилитель MNP – устройство, предназначенное для усиления и формирования аналогового электрического сигнала, поступающего от преобразователя АЭ.

    Датчики - первичные преобразователи физических величин в электрические сигналы

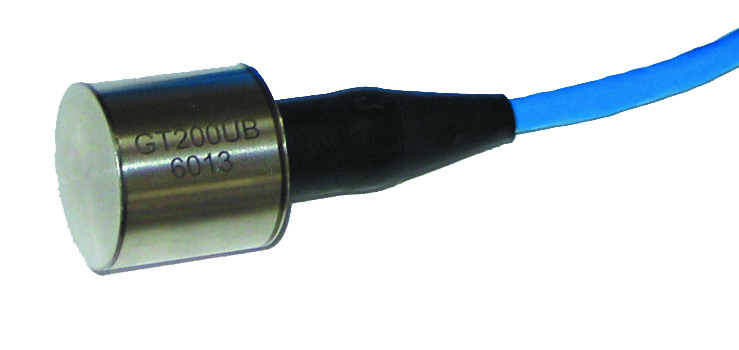

    Преобразователи акустической эмиссии (ПАЭ)

    Применяются для регистрации сигналов акустической эмиссии, возникающих при пластической деформации твердых сред, развитии дефектов (трещины, микротрещины, расслоения, коррозия, водородное охрупчивание и т.п.), трении, течи (прохождении жидких и газообразных сред через сквозные дефекты).

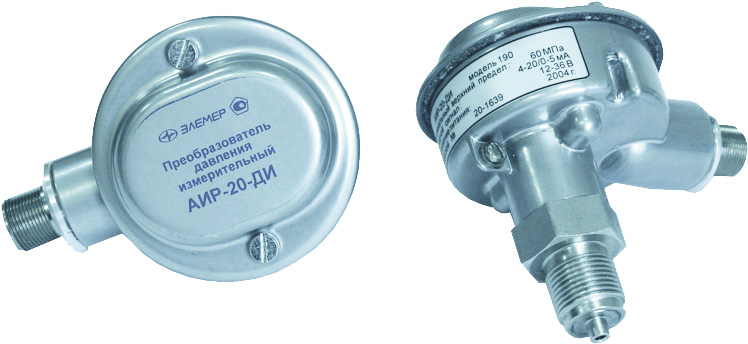

    Преобразователи давления

    Используются для регистрации значений избыточного давления, разрежения, избыточного давления - разрежения, абсолютного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, в том числе агрессивных сред, в исследуемых объектах контроля.

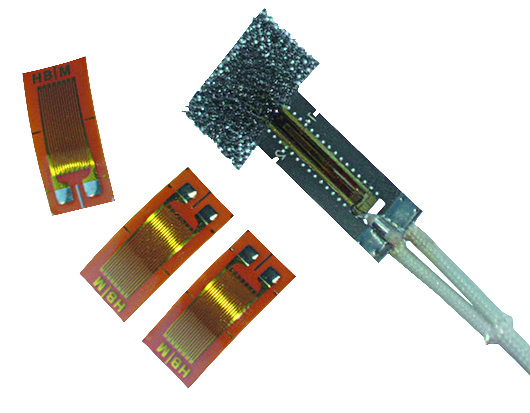

    Датчики деформации (тензорезисторы)

    Применяются для оценки напряжённо-деформированного состояния конструкции.

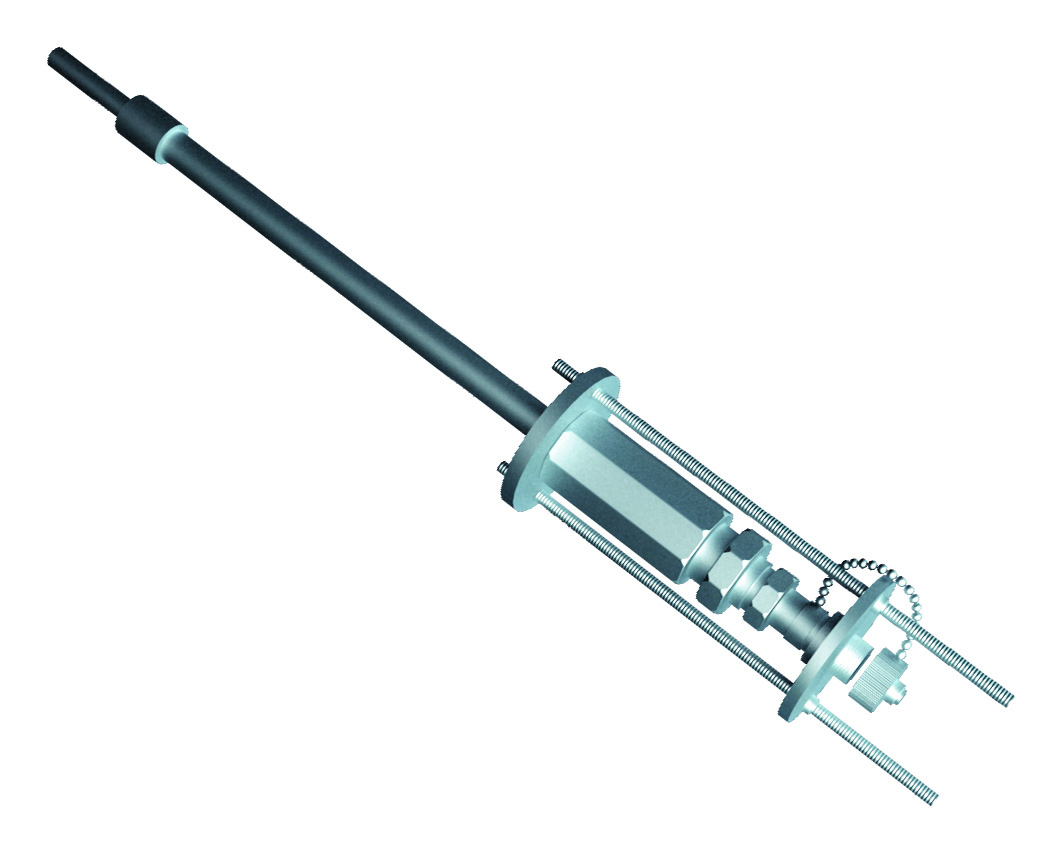

    Датчики коррозии

    Служат для измерения скорости коррозии методом электрического сопротивления (ER – electric resistance) или методом линейной поляризации (LPR – linear polarization resistance).

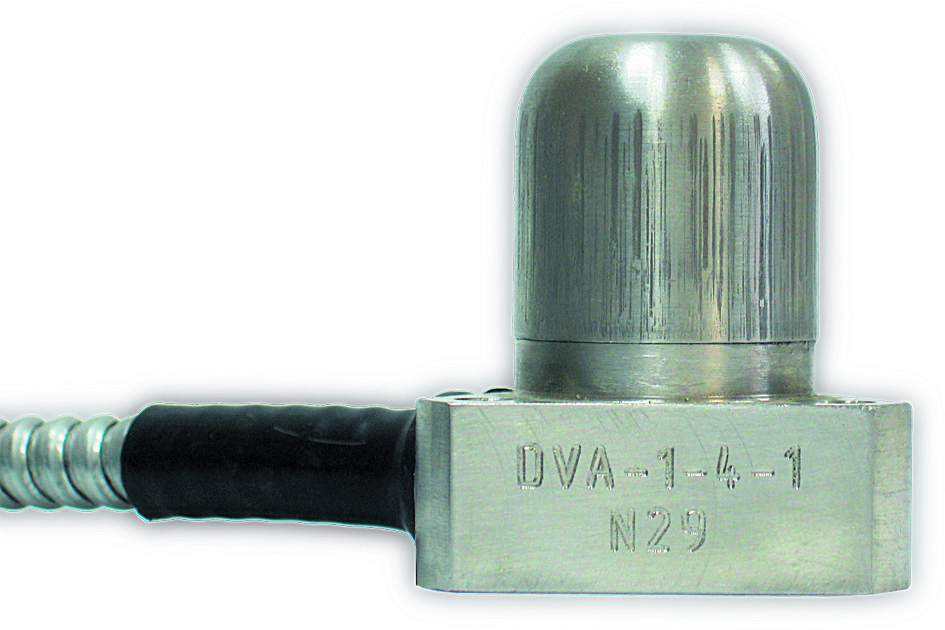

    Датчики вибрации (датчики виброскорости с токовым выходом)

    Предназначены для преобразования в постоянный ток средних квадратичных значений виброскорости в контролируемых точках установок и оборудования.

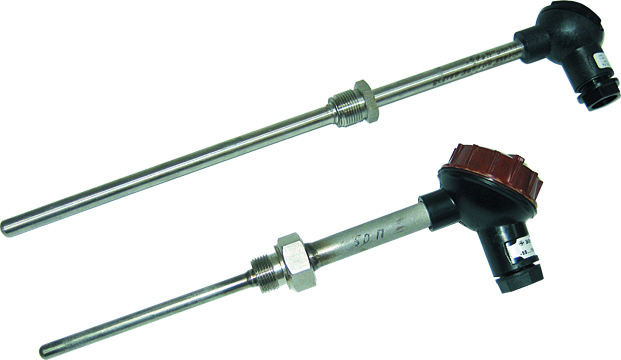

    Датчики температуры (термометры сопротивления, термо­электрические преобразователи)

    Предназначены  для измерения температуры жидких и газообразных сред, рабочей поверхности объекта контроля.

    Системы комплексного мониторинга (СКМ) базируются на нескольких методах неразрушающего контроля, обеспечивая своевременное обнаружение всех видов конструкционных и эксплуатационных дефектов на контролируемых участках с высокой достоверностью.

    Назначение

    • повышение уровня эксплуатационной безопасности объектов, достигаемое за счёт выявления изменений технического состояния в реальном масштабе времени;
    • своевременное обнаружение мест накопления повреждений, установление их характера и степени опасности;
    • непрерывный контроль (мониторинг) технического состояния объектов в процессе их эксплуатации на основе различных методов неразрушающего контроля, напряжённо-деформированного состояния, измерения рабочих параметров технологического процесса и слежения за факторами, влияющими на повреждаемость объекта.

    • Характеристики

      Блоки сбора и обработки данных семейства «MNU»

      Общие параметры
      Количество блоков сбора и обработки данных 1, шт.
      от 1 до 9
      Количество линий модулей 1, шт.:
      - MNU-*A
      - MNU-*C, MNU-*AC

      -
      от 1 до 12
      Напряжение питания постоянного тока внешних устройств 1, В
      - MNU-*A
      - MNU-*C, MNU-*AC

      -
      от 36 до 60
      Электропитание
      Питание от сети переменного тока:
      - напряжение, В
      - частота, Гц

      от 90 до 264
      от 47 до 63
      Максимальная мощность, потребляемая от сети переменного тока, кВт, не более
      1
      Массогабаритные характеристики
      Габаритные размеры 1 (Д×Ш×В), мм, не более 510×485×270
      Масса, кг, не более 35
      Условия эксплуатации
      Рабочие условия эксплуатации:
      - температура окружающего воздуха, °С
      от +5 до +40


      Концентраторы семейства «MNC»

      Общие параметры
      Количество поддерживаемых линий модулей, шт.
      2
      Количество модулей в одной линии модулей, шт., не более 24
      Максимальный ток потребления одной линии модулей, А 3,5
      Электропитание
      Напряжение питания постоянного тока, В от 36 до 54
      Максимальная мощность без учета обогрева, Вт, не более 5
      Максимальная мощность обогрева, Вт, не более 40
      Массогабаритные характеристики
      Габаритные размеры электронных блоков (Д×Ш×В), мм, не более 220×200×100
      Габаритные размеры во взрывозащищенном исполнении без учета кабельных вводов (Д×Ш×В), мм, не более 400×300×250
      Масса электронных блоков, кг, не более 2
      Масса во взрывозащищенном исполнении, кг, не более 20
      Условия эксплуатации
      Рабочие условия эксплуатации:
      - температура окружающего воздуха, °С
      от -40 до +60
      Степень защиты от внешних воздействий во взрывозащищенном исполнении, не менее IP66
      Маркировка взрывозащиты во взрывозащищенном исполнении 1Ex d IIC T5 Gb


      Многофункциональные измерительные модули семейства «MNM»

      Общие параметры
      Количество измерительных узлов в одном модуле, шт., не более
      3
      Измерительные каналы узлов акустической эмиссии «AE»
      Количество измерительных каналов АЭ в одной линии модулей, шт., не более 24
      Количество измерительных каналов АЭ в одном узле, шт. 1
      Диапазон рабочих частот 2, кГц от 0,0005 до 500
      Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, % ±10
      Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ от -3 до +1
      Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 100 до 500 кГц) 1, дБ, не более 48
      Динамический диапазон измерения амплитуды импульса АЭ 1, дБ, не менее 66
      Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ ±1
      Минимальная измеряемая длительность импульса АЭ, мкс 1
      Максимальная измеряемая длительность импульса АЭ 1, мкс, не менее 65 000
      Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D 3), мкс ±1
      Минимальное регистрируемое число выбросов в импульсе АЭ, шт. 1
      Максимальное регистрируемое число выбросов в импульсе АЭ, шт. 1, не менее 32 000
      Дискретность времени регистрации импульса АЭ, мкс, не более 1
      Разрядность АЦП, бит, не менее 14
      Максимальная частота преобразования АЦП, МГц, не менее 2
      Напряжение питания постоянного тока внешних устройств 1, В от 5 до 24
      Максимальная потребляемая мощность внешних устройств 1, Вт, не более 1,7
      Измерительные каналы узлов универсального измерителя UM
      Количество измерительных каналов в одном узле 1, шт. от 1 до 2
      Диапазон измерения силы постоянного тока, мА от 4 до 20
      Пределы допускаемой относительной погрешности измерения силы постоянного тока, % ±0,2
      Входное сопротивление измерительного канала при измерении силы постоянного тока, Ом, не более 300
      Диапазон измерения напряжения постоянного тока, В:
      - во взрывозащищенном исполнении
      - в невзрывозащищенном исполнении

      от 0 до 10
      ±10
      Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ ±(20 + 0,002·U)
      Входное сопротивление параметрического входа при измерении напряжения постоянного тока, кОм, не менее 10
      Напряжение питания постоянного тока внешних устройств 1, В от 5 до 24
      Максимальная потребляемая мощность внешних устройств, Вт, не более 1,7
      Измерительные каналы узлов мостового измерителя TZ
      Количество измерительных каналов в одном узле 1, шт. от 1 до 2
      Диапазон измерения отношения напряжения разбаланса моста к напряжению питания моста ±0,016
      Пределы допускаемой приведенной погрешности измерения отношения напряжения разбаланса моста к напряжению питания моста, % ±0,1
      Измерительные каналы узлов цифрового измерителя DM
      Количество измерительных каналов в одном узле 1, шт. от 1 до 2
      Интерфейсы передачи данных RS-232, RS-485
      Напряжение питания постоянного тока внешних устройств 1, В от 5 до 24
      Максимальная потребляемая мощность внешних устройств, Вт, не более 1,7
      Каналы управления током узлов управления током CL
      Количество каналов управления током в одном узле 1, шт. от 1 до 2
      Минимальный выходной ток управления, мА 0
      Максимальный выходной ток управления, мА, не менее 20
      Напряжение питания цепи управления током, В, не более 19
      Электропитание
      Напряжение питания постоянного тока, В от 36 до 54
      Максимальная мощность, Вт, не более 12
      Массогабаритные характеристики
      Габаритные размеры электронных блоков (Д×Ш×В), мм, не более 150x90x100
      Габаритные размеры во взрывозащищенном исполнении без учета кабельных вводов (Д×Ш×В), мм, не более 300x250x160
      Масса электронных блоков, кг, не более 1,5
      Масса во взрывозащищенном исполнении, кг, не более 8
      Условия эксплуатации
      Рабочие условия измерений:
      - температура окружающего воздуха, °С
      от -40 до +60
      Степень защиты от внешних воздействий во взрывозащищенном исполнении, не менее IP66
      Маркировка взрывозащиты во взрывозащищенном исполнении 1Ex d [ib] IIC T6 Gb,
      1Ex d [ib] IIB T6 Gb,
      1Ex d [ib] IIA T6 Gb,
      1Ex d IIC T6 Gb


      Предусилители акустической эмиссии семейства «MNP»

      Общие параметры
      Диапазон входного сигнала, В
      ±0,05
      Коэффициент усиления, дБ 20
      Полоса пропускания, кГц от 1 до 650
      Среднеквадратическое значение шума, приведенное ко входу, мкВ, не более 6
      Входное сопротивление, кОм 500
      Сопротивление нагрузки, Ом 75
      Максимальная длина подключаемого кабеля, м, не менее 100
      Электропитание
      Напряжение питания постоянного тока 1, В
      от 5 до 24
      Потребляемая мощность, Вт, не более
      0,6
      Массогабаритные характеристики
      Габаритные размеры (Д×Ш×В), мм, не более 95х60х50
      Масса, кг, не более 0,3
      Условия эксплуатации
      Рабочие условия измерений:
      - температура окружающего воздуха, °С
      от -40 до +85
      Степень защиты от внешних воздействий, не менее:
      - в исполнении «W»
      - в остальных исполнениях

      IP66
      IP64
      Маркировка взрывозащиты предусилителей во взрывозащищенном исполнении 1Ex ib IIC T5 Gb


      1 - конкретное значение зависит от модификации и приводится в паспорте
      2 - номинальный диапазон рабочих частот может быть выбран (запрограммирован) в пределах указанного диапазона и приводится в паспорте
      3 - D – измеряемое значение длительности импульса АЭ
      * - для всех модификаций

    • Применение

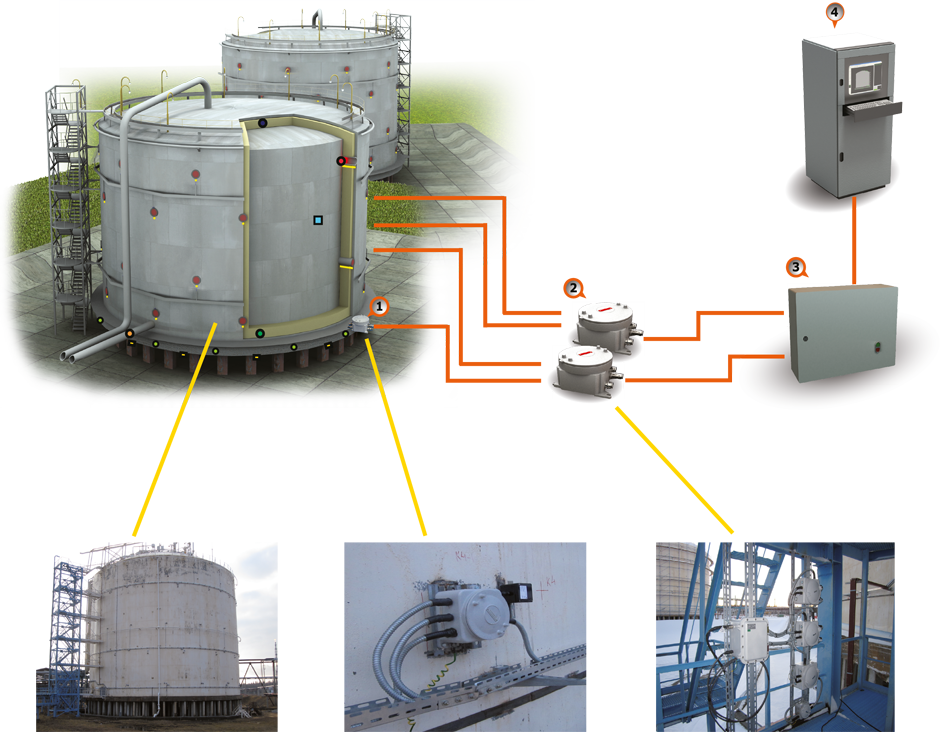

      Система комплексного мониторинга изотермического резервуара


      Основные элементы системы мониторинга:

      Многофункциональный измерительный модуль MNM
      Концентратор MNC
      Устройство электропитания СКМ
      Сервер СКМ

      Датчики:

      ПАЭ (преобразователь акустической эмиссии)
       Датчик вибрации входного/выходного трубопровода
       Газоанализатор межстенного пространства
      Датчик давления газовой фазы
        Датчик давления жидкой фазы
      Датчик температуры межстенного пространства
      Датчик температуры фундаментной плиты
       Датчик угла наклона фундаментной плиты





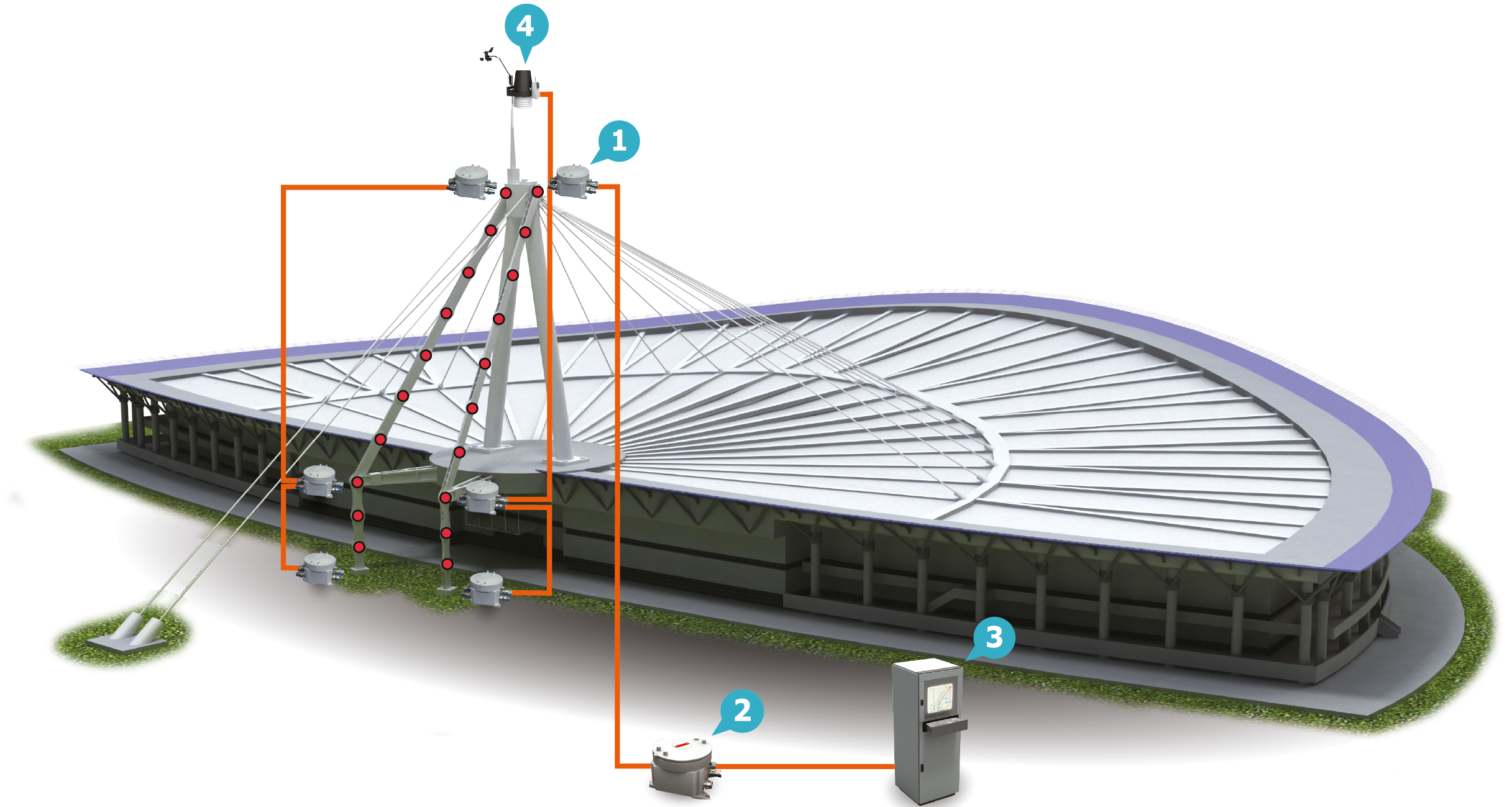

      Система акустико-эмиссионного мониторинга технического состояния оттяжек крепления кровли крытого конькобежного центра

      Основные элементы системы мониторинга:

      Многофункциональный измерительный модуль MNM
      Концентратор MNC
      Сервер СКМ
      Метеостанция

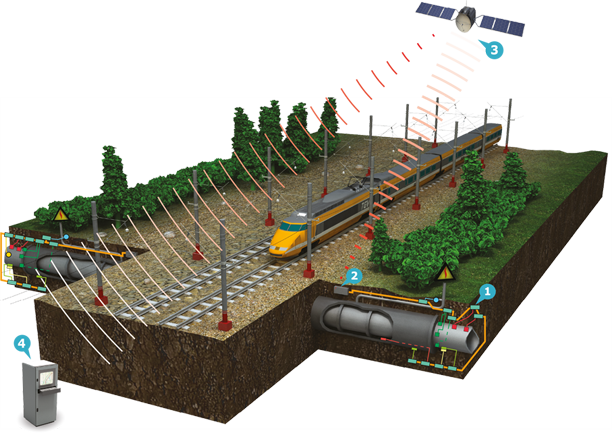

      Переход магистрального газопровода под железной дорогой

      Основные элементы системы мониторинга

      Многофункциональный измерительный модуль MNM
      Сервер СКМ с подключением по спутниковой связи
      Спутник
      Удаленное автоматизированное рабочее место

      Датчики

         ПАЭ (преобразователь акустической эмиссии)
      Датчик коррозии
      Медносульфатный электрод сравнения
         Датчик деформации
         Сенсор газа
      Датчик контроля наличия электролита
         Датчик температуры

    Мониторинговые измерительные комплексы A-Line MON используются в составе систем комплексного мониторинга (СКМ) и предназначены для непрерывного контроля технического состояния опасных производственных объектов предприятий нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической, химической и других отраслей промышленности.

    Аппаратно СКМ на базе A-Line MON реализована как распределённая ссистема сбора и обработки диагностических данных и состоит из сервера СКМ, устройства электропитания СКМ, блоков сбора и обработки данных серии MNU, концентраторов серии MNC, многофункциональных измерительных модулей серии MNM, предусилителей серии MNP, а также датчиков и преобразователей различного типа.

    Комплекс A-Line MON сертифицирован на соответствие требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011).

    На базе комплекса A-Line MON могут быть реализованы различные варианты конфигурации мониторинговых систем, предназначенных для решения широкого спектра задач.

    Основные элементы системы

    СКМ на базе A-Line MON состоит из однотипных основных устройств и имеет общее ядро управления на базе электронно-вычислительного сервера.

    Сервер СКМ

    Обеспечивает накопление и полный анализ всех полученных данных, их отображение, принятие решения и формирование управляющих команд для измерительной и коммуникационной частей комплекса.

    Устройство электропитания СКМ

    Набор аппаратных средств, предназначенных для обеспечения питания и гальванической развязки концентраторов и измерительных линий. Устройство осуществляет гальваническую развязку между первичным напряжением 220В/50Гц и вторичным напряжением постоянного тока 48 В, подаваемым в линию каскадирования модулей MNM, а также оптронную гальваническую развязку в каналах передачи данных.

    Блок сбора и обработки данных MNU

    Электронно-вычислительное устройство, предназначенное для коммуникации и управления аппаратной частью комплекса и связи ее с сервером СКМ

    Измерительная линия (линия каскадирования модулей MNM)

    Канал управления, синхронизации, передачи данных и подачи питания, обеспечивающий подключение модулей MNM к концентратору MNC или блоку сбора данных MNU.

    Концентратор MNC

    Коммуникационное устройство, обеспечивающее поддержку нескольких измерительных линий для подключения модулей MNM и оснащенное скоростным цифровым коммуникационным каналом (Ethernet) для связи с блоком сбора и обработки данных MNU.


    Много­функциональный измерительный модуль MNM

    Устройство, обеспечивающее гальваническую развязку измерительных каналов, прием аналоговых сигналов с диагностических и параметрических датчиков, преобразование их в цифровую форму и последующую обработку.

    Каждый модуль может содержать комбинацию до трех любых блоков измерения или формирования сигналов управления для исполнительного оборудования:

    узел АЭ (AE) – измерительный блок регистрации акустических волн, канал содержит аналоговые и цифровые частотные фильтры, усилитель, аналого-цифровой преобразователь, цифровой компаратор амплитуды, вычислительные устройства для расчета характеристик АЭ-сигналов;

    узел УИ (UM) – измерительный канал токовой петли для регистрации медленно меняющихся параметров с первичных или вторичных преобразователей, оснащенных токовым выходом 4–20 мА;

    узел УТ (CL) – управляющий канал токовой петли для управления различными устройствами, оснащенными токовым входом управления 4–20 мА;

    узел МИ (TZ) – канал мостового измерителя для измерения отклонения сопротивления в плечах резистивного мостового датчика от установленного первоначально значения;

    узел ЦИ (DM) – канал для подключения цифровых измерительных устройств.

    Предусилитель MNP – устройство, предназначенное для усиления и формирования аналогового электрического сигнала, поступающего от преобразователя АЭ.

    Датчики - первичные преобразователи физических величин в электрические сигналы

    Преобразователи акустической эмиссии (ПАЭ)

    Применяются для регистрации сигналов акустической эмиссии, возникающих при пластической деформации твердых сред, развитии дефектов (трещины, микротрещины, расслоения, коррозия, водородное охрупчивание и т.п.), трении, течи (прохождении жидких и газообразных сред через сквозные дефекты).

    Преобразователи давления

    Используются для регистрации значений избыточного давления, разрежения, избыточного давления - разрежения, абсолютного давления, разности давлений и гидростатического давления (уровня) жидких и газообразных, в том числе агрессивных сред, в исследуемых объектах контроля.

    Датчики деформации (тензорезисторы)

    Применяются для оценки напряжённо-деформированного состояния конструкции.

    Датчики коррозии

    Служат для измерения скорости коррозии методом электрического сопротивления (ER – electric resistance) или методом линейной поляризации (LPR – linear polarization resistance).

    Датчики вибрации (датчики виброскорости с токовым выходом)

    Предназначены для преобразования в постоянный ток средних квадратичных значений виброскорости в контролируемых точках установок и оборудования.

    Датчики температуры (термометры сопротивления, термо­электрические преобразователи)

    Предназначены  для измерения температуры жидких и газообразных сред, рабочей поверхности объекта контроля.

    Системы комплексного мониторинга (СКМ) базируются на нескольких методах неразрушающего контроля, обеспечивая своевременное обнаружение всех видов конструкционных и эксплуатационных дефектов на контролируемых участках с высокой достоверностью.

    Назначение

    • повышение уровня эксплуатационной безопасности объектов, достигаемое за счёт выявления изменений технического состояния в реальном масштабе времени;
    • своевременное обнаружение мест накопления повреждений, установление их характера и степени опасности;
    • непрерывный контроль (мониторинг) технического состояния объектов в процессе их эксплуатации на основе различных методов неразрушающего контроля, напряжённо-деформированного состояния, измерения рабочих параметров технологического процесса и слежения за факторами, влияющими на повреждаемость объекта.

      Блоки сбора и обработки данных семейства «MNU»

      Общие параметры
      Количество блоков сбора и обработки данных 1, шт.
      от 1 до 9
      Количество линий модулей 1, шт.:
      - MNU-*A
      - MNU-*C, MNU-*AC

      -
      от 1 до 12
      Напряжение питания постоянного тока внешних устройств 1, В
      - MNU-*A
      - MNU-*C, MNU-*AC

      -
      от 36 до 60
      Электропитание
      Питание от сети переменного тока:
      - напряжение, В
      - частота, Гц

      от 90 до 264
      от 47 до 63
      Максимальная мощность, потребляемая от сети переменного тока, кВт, не более
      1
      Массогабаритные характеристики
      Габаритные размеры 1 (Д×Ш×В), мм, не более 510×485×270
      Масса, кг, не более 35
      Условия эксплуатации
      Рабочие условия эксплуатации:
      - температура окружающего воздуха, °С
      от +5 до +40


      Концентраторы семейства «MNC»

      Общие параметры
      Количество поддерживаемых линий модулей, шт.
      2
      Количество модулей в одной линии модулей, шт., не более 24
      Максимальный ток потребления одной линии модулей, А 3,5
      Электропитание
      Напряжение питания постоянного тока, В от 36 до 54
      Максимальная мощность без учета обогрева, Вт, не более 5
      Максимальная мощность обогрева, Вт, не более 40
      Массогабаритные характеристики
      Габаритные размеры электронных блоков (Д×Ш×В), мм, не более 220×200×100
      Габаритные размеры во взрывозащищенном исполнении без учета кабельных вводов (Д×Ш×В), мм, не более 400×300×250
      Масса электронных блоков, кг, не более 2
      Масса во взрывозащищенном исполнении, кг, не более 20
      Условия эксплуатации
      Рабочие условия эксплуатации:
      - температура окружающего воздуха, °С
      от -40 до +60
      Степень защиты от внешних воздействий во взрывозащищенном исполнении, не менее IP66
      Маркировка взрывозащиты во взрывозащищенном исполнении 1Ex d IIC T5 Gb


      Многофункциональные измерительные модули семейства «MNM»

      Общие параметры
      Количество измерительных узлов в одном модуле, шт., не более
      3
      Измерительные каналы узлов акустической эмиссии «AE»
      Количество измерительных каналов АЭ в одной линии модулей, шт., не более 24
      Количество измерительных каналов АЭ в одном узле, шт. 1
      Диапазон рабочих частот 2, кГц от 0,0005 до 500
      Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, % ±10
      Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ от -3 до +1
      Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 100 до 500 кГц) 1, дБ, не более 48
      Динамический диапазон измерения амплитуды импульса АЭ 1, дБ, не менее 66
      Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ ±1
      Минимальная измеряемая длительность импульса АЭ, мкс 1
      Максимальная измеряемая длительность импульса АЭ 1, мкс, не менее 65 000
      Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D 3), мкс ±1
      Минимальное регистрируемое число выбросов в импульсе АЭ, шт. 1
      Максимальное регистрируемое число выбросов в импульсе АЭ, шт. 1, не менее 32 000
      Дискретность времени регистрации импульса АЭ, мкс, не более 1
      Разрядность АЦП, бит, не менее 14
      Максимальная частота преобразования АЦП, МГц, не менее 2
      Напряжение питания постоянного тока внешних устройств 1, В от 5 до 24
      Максимальная потребляемая мощность внешних устройств 1, Вт, не более 1,7
      Измерительные каналы узлов универсального измерителя UM
      Количество измерительных каналов в одном узле 1, шт. от 1 до 2
      Диапазон измерения силы постоянного тока, мА от 4 до 20
      Пределы допускаемой относительной погрешности измерения силы постоянного тока, % ±0,2
      Входное сопротивление измерительного канала при измерении силы постоянного тока, Ом, не более 300
      Диапазон измерения напряжения постоянного тока, В:
      - во взрывозащищенном исполнении
      - в невзрывозащищенном исполнении

      от 0 до 10
      ±10
      Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, мВ ±(20 + 0,002·U)
      Входное сопротивление параметрического входа при измерении напряжения постоянного тока, кОм, не менее 10
      Напряжение питания постоянного тока внешних устройств 1, В от 5 до 24
      Максимальная потребляемая мощность внешних устройств, Вт, не более 1,7
      Измерительные каналы узлов мостового измерителя TZ
      Количество измерительных каналов в одном узле 1, шт. от 1 до 2
      Диапазон измерения отношения напряжения разбаланса моста к напряжению питания моста ±0,016
      Пределы допускаемой приведенной погрешности измерения отношения напряжения разбаланса моста к напряжению питания моста, % ±0,1
      Измерительные каналы узлов цифрового измерителя DM
      Количество измерительных каналов в одном узле 1, шт. от 1 до 2
      Интерфейсы передачи данных RS-232, RS-485
      Напряжение питания постоянного тока внешних устройств 1, В от 5 до 24
      Максимальная потребляемая мощность внешних устройств, Вт, не более 1,7
      Каналы управления током узлов управления током CL
      Количество каналов управления током в одном узле 1, шт. от 1 до 2
      Минимальный выходной ток управления, мА 0
      Максимальный выходной ток управления, мА, не менее 20
      Напряжение питания цепи управления током, В, не более 19
      Электропитание
      Напряжение питания постоянного тока, В от 36 до 54
      Максимальная мощность, Вт, не более 12
      Массогабаритные характеристики
      Габаритные размеры электронных блоков (Д×Ш×В), мм, не более 150x90x100
      Габаритные размеры во взрывозащищенном исполнении без учета кабельных вводов (Д×Ш×В), мм, не более 300x250x160
      Масса электронных блоков, кг, не более 1,5
      Масса во взрывозащищенном исполнении, кг, не более 8
      Условия эксплуатации
      Рабочие условия измерений:
      - температура окружающего воздуха, °С
      от -40 до +60
      Степень защиты от внешних воздействий во взрывозащищенном исполнении, не менее IP66
      Маркировка взрывозащиты во взрывозащищенном исполнении 1Ex d [ib] IIC T6 Gb,
      1Ex d [ib] IIB T6 Gb,
      1Ex d [ib] IIA T6 Gb,
      1Ex d IIC T6 Gb


      Предусилители акустической эмиссии семейства «MNP»

      Общие параметры
      Диапазон входного сигнала, В
      ±0,05
      Коэффициент усиления, дБ 20
      Полоса пропускания, кГц от 1 до 650
      Среднеквадратическое значение шума, приведенное ко входу, мкВ, не более 6
      Входное сопротивление, кОм 500
      Сопротивление нагрузки, Ом 75
      Максимальная длина подключаемого кабеля, м, не менее 100
      Электропитание
      Напряжение питания постоянного тока 1, В
      от 5 до 24
      Потребляемая мощность, Вт, не более
      0,6
      Массогабаритные характеристики
      Габаритные размеры (Д×Ш×В), мм, не более 95х60х50
      Масса, кг, не более 0,3
      Условия эксплуатации
      Рабочие условия измерений:
      - температура окружающего воздуха, °С
      от -40 до +85
      Степень защиты от внешних воздействий, не менее:
      - в исполнении «W»
      - в остальных исполнениях

      IP66
      IP64
      Маркировка взрывозащиты предусилителей во взрывозащищенном исполнении 1Ex ib IIC T5 Gb


      1 - конкретное значение зависит от модификации и приводится в паспорте
      2 - номинальный диапазон рабочих частот может быть выбран (запрограммирован) в пределах указанного диапазона и приводится в паспорте
      3 - D – измеряемое значение длительности импульса АЭ
      * - для всех модификаций


      Система комплексного мониторинга изотермического резервуара


      Основные элементы системы мониторинга:

      Многофункциональный измерительный модуль MNM
      Концентратор MNC
      Устройство электропитания СКМ
      Сервер СКМ

      Датчики:

      ПАЭ (преобразователь акустической эмиссии)
       Датчик вибрации входного/выходного трубопровода
       Газоанализатор межстенного пространства
      Датчик давления газовой фазы
        Датчик давления жидкой фазы
      Датчик температуры межстенного пространства
      Датчик температуры фундаментной плиты
       Датчик угла наклона фундаментной плиты





      Система акустико-эмиссионного мониторинга технического состояния оттяжек крепления кровли крытого конькобежного центра

      Основные элементы системы мониторинга:

      Многофункциональный измерительный модуль MNM
      Концентратор MNC
      Сервер СКМ
      Метеостанция




      Переход магистрального газопровода под железной дорогой

      Основные элементы системы мониторинга

      Многофункциональный измерительный модуль MNM
      Сервер СКМ с подключением по спутниковой связи
      Спутник
      Удаленное автоматизированное рабочее место

      Датчики

         ПАЭ (преобразователь акустической эмиссии)
      Датчик коррозии
      Медносульфатный электрод сравнения
         Датчик деформации
         Сенсор газа
      Датчик контроля наличия электролита
         Датчик температуры
