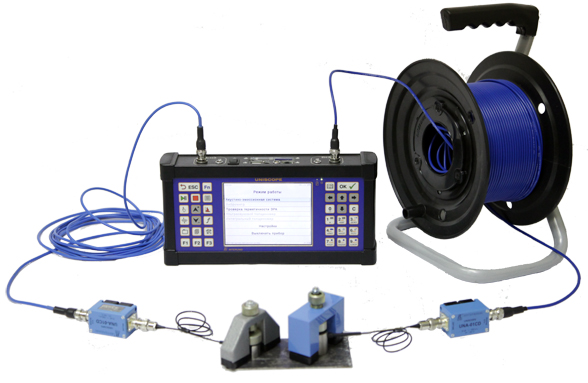

ЮНИСКОП - принципиально новый универсальный прибор неразрушающего контроля, подтвержденный Свидетельством об утверждении типа средств измерений RU.C.34.158.A № 70728 выданным Федеральным агентством по техническому регулированию и метрологии и Сертификатом соответствия универсального прибора НК "ЮНИСКОП" взрывозащищенные устройства ТС RU C-RU.ГБ08.В.02516. Прибор имеет два широкополосных аналоговых входа для подключения традиционных чувствительных элементов типа пьезопреобразователей и два универсальных входа для подключения внешних регистрирующих блоков с помощью цифровых интерфейсов. В базовом варианте ЮНИСКОП представляет собой 2-х канальный прибор регистрации АЭ-импульсов, с возможностью линейной локации источников. Функции:
|
|

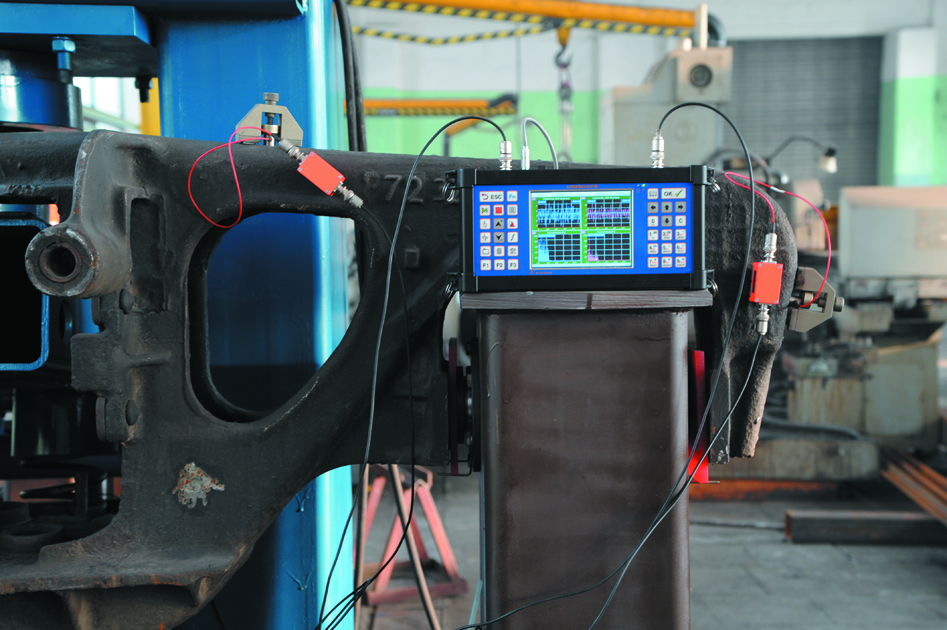

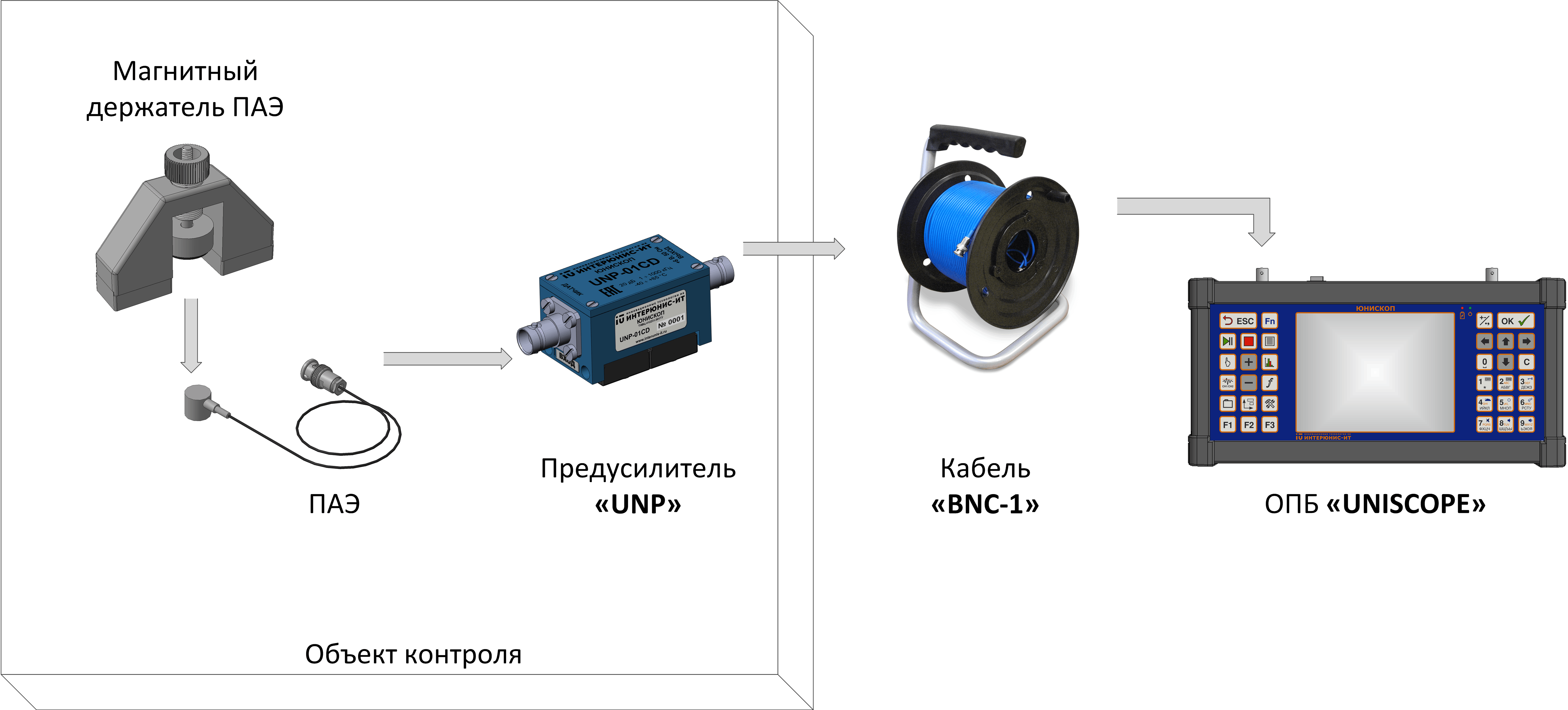

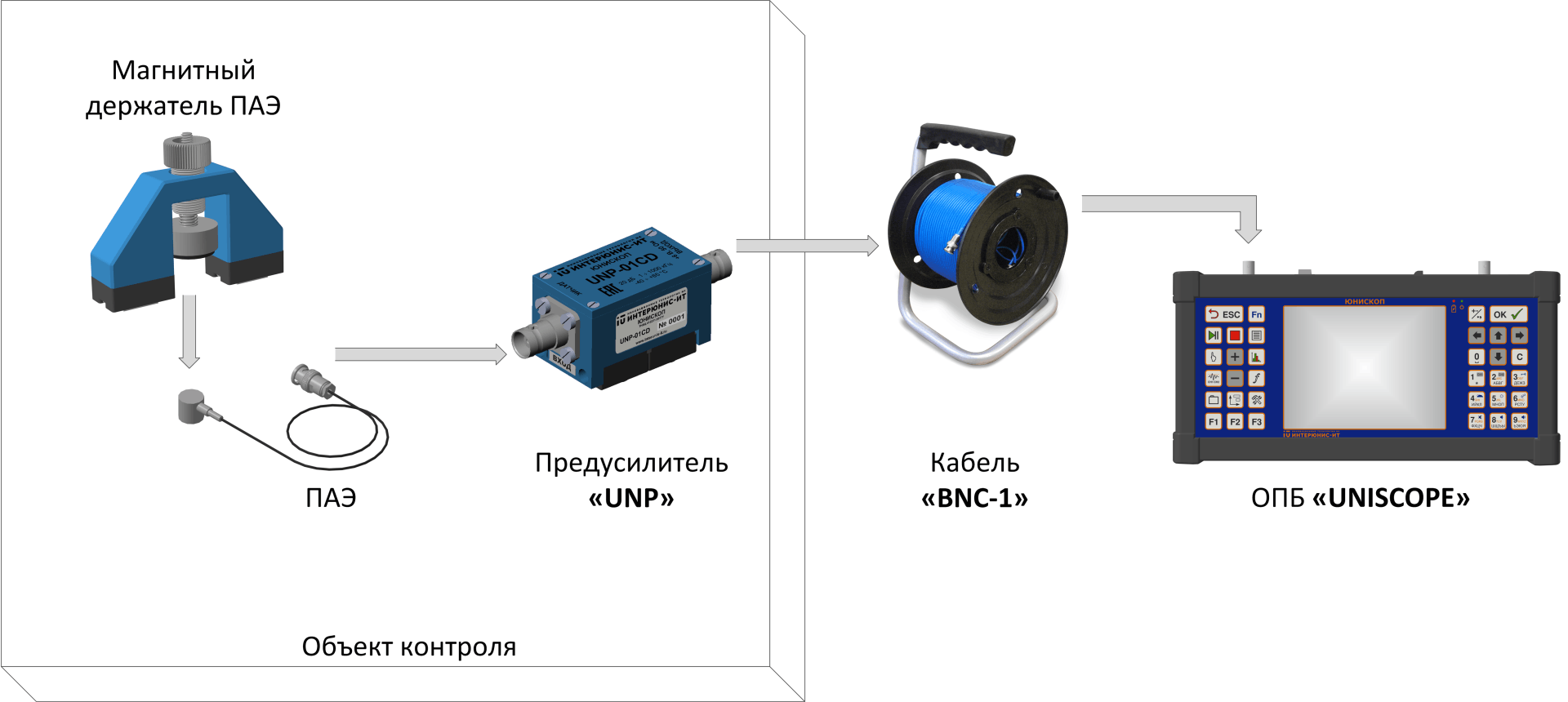

Назначение: В режиме акустико-эмиссионных измерений: |
|
В режиме тензометрии: В режиме течеискания: В режиме виброметрии: |
![]() |
Особенности:
Получен патент на изобретение "Способ беспороговой автоматической интеллектуальной регистрации сигналов акустической эмиссии устройством неразрушающего контроля" №2660403 от 06.07.18 |
![]() |
|
![]() |

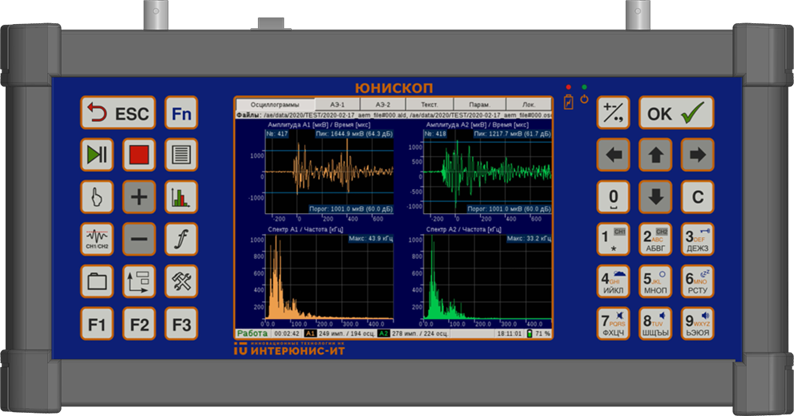

Основной приборный блок „UNISCOPE“ |
![]() |
Зарядное устройство |
![]() |

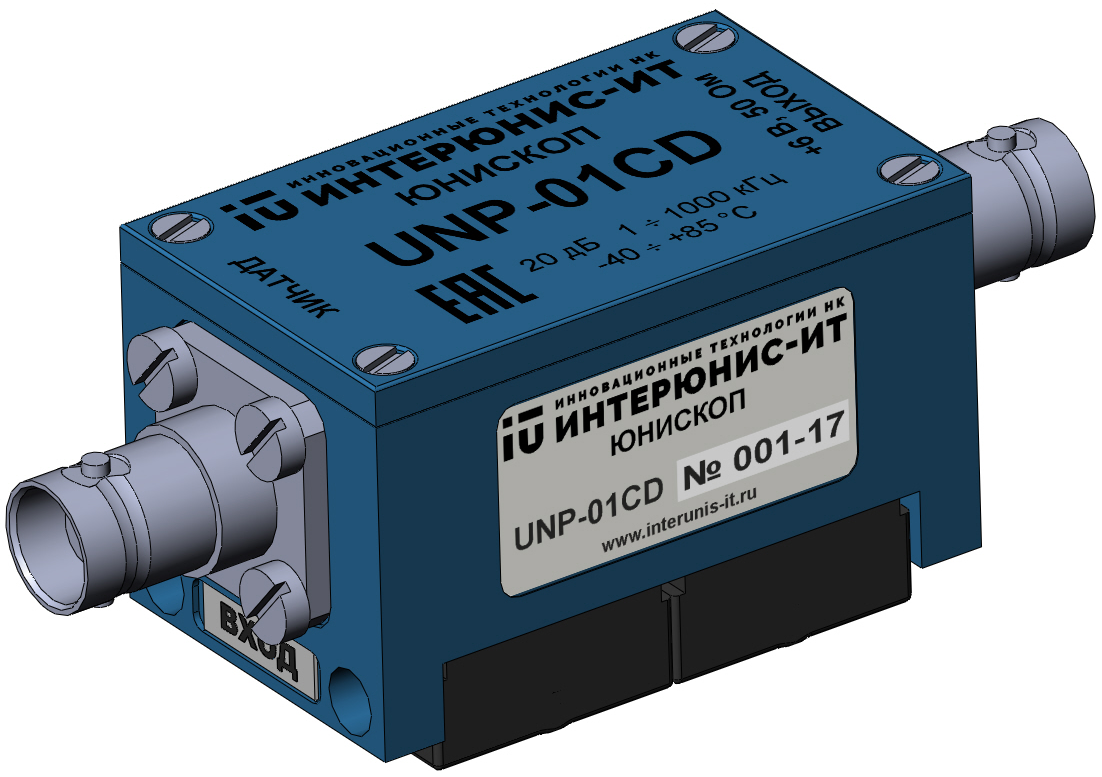

Предусилитель "UNP-01CD" с магнитным держателем |
![]() |

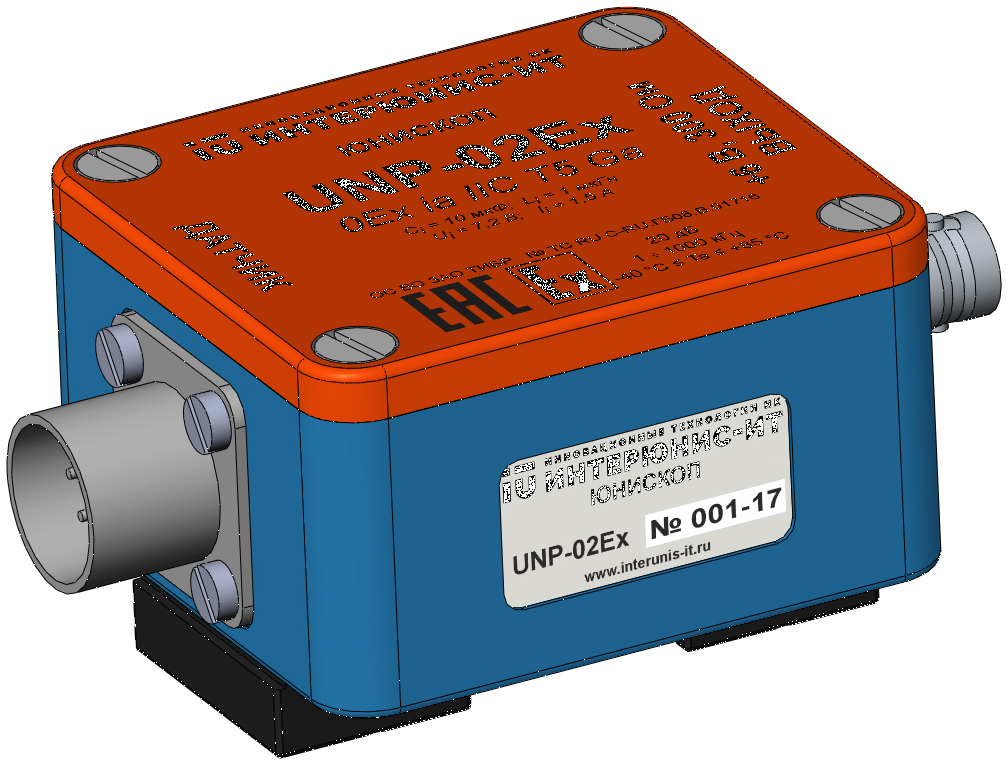

Предусилитель «UNP» в исполнении Ex («UNP-02*Ex», «UNP-03*Ex», «UNP-04*Ex») |
![]() |
Преобразователи акустической эмиссии GT200 |
![]() |

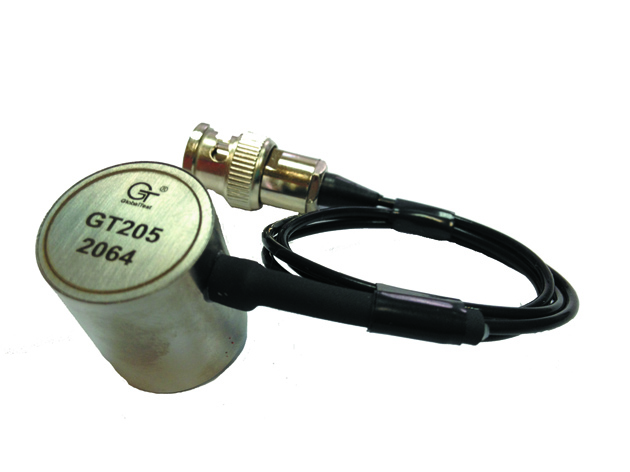

Преобразователи акустической эмиссии GT205 |
![]() |
Магнитный держатель для преобразователя акустической эмиссии |
![]() |

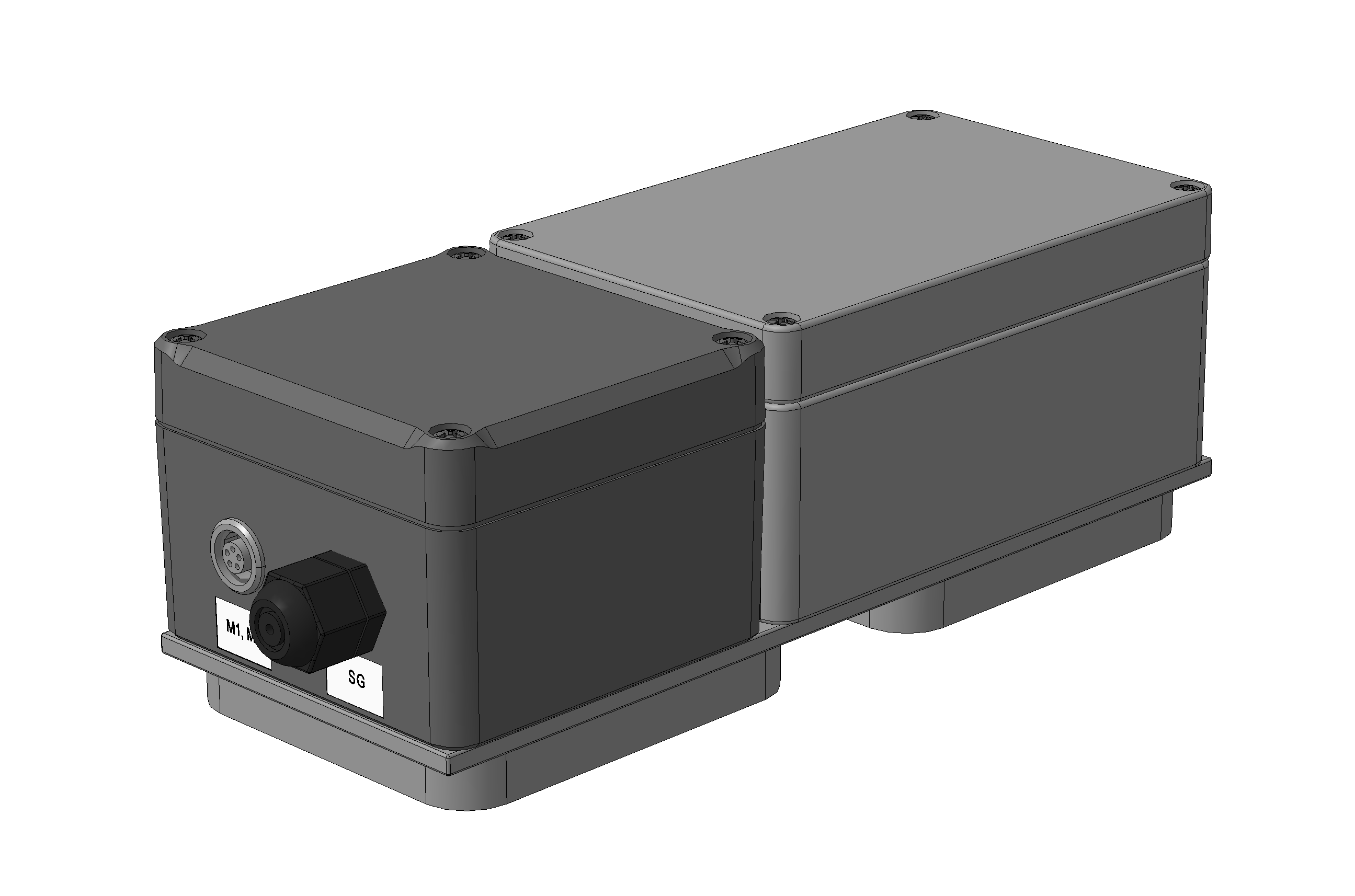

Тензометрический усилитель «MC3» |
![]() |

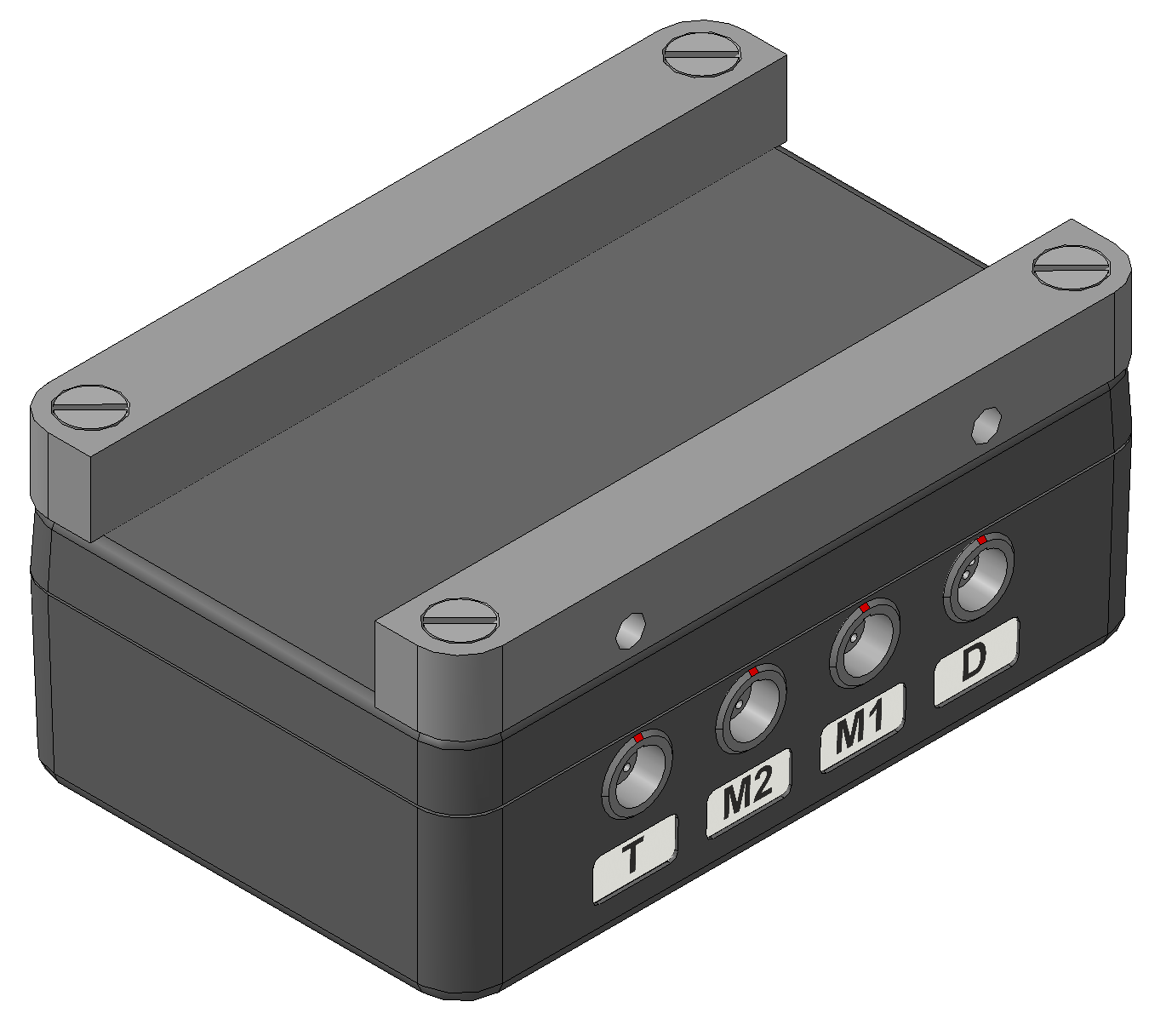

Внешний согласующий блок параметрических измерений «UNE P» |
![]() |

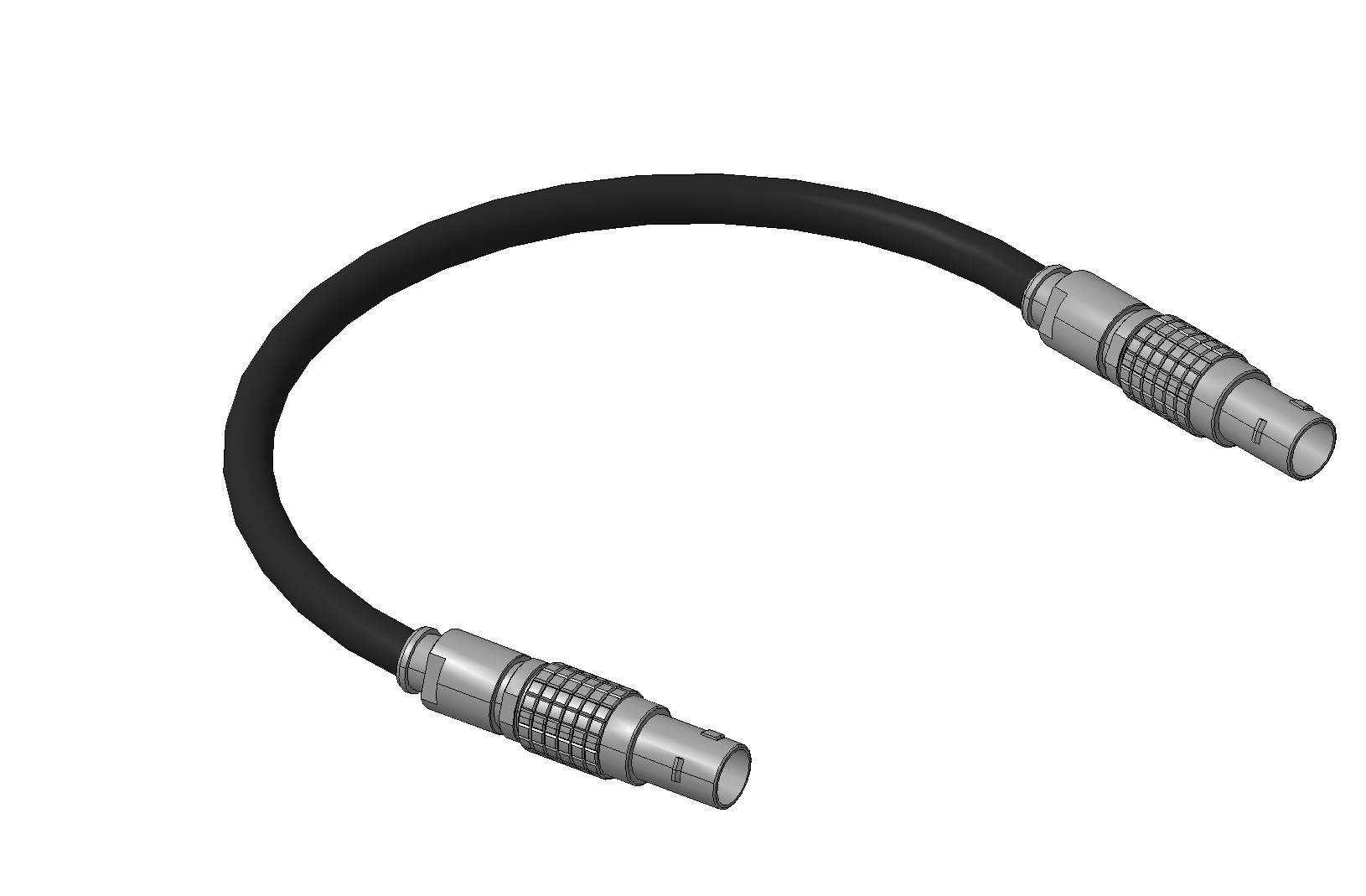

Кабель для подключения к цифровому каналу |
![]() |

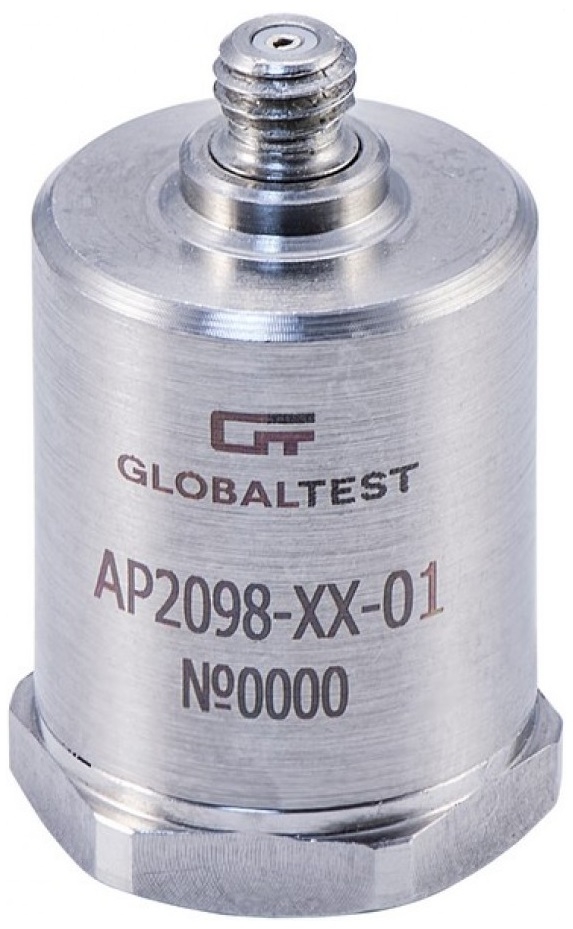

Вибропреобразователь |
![]() |

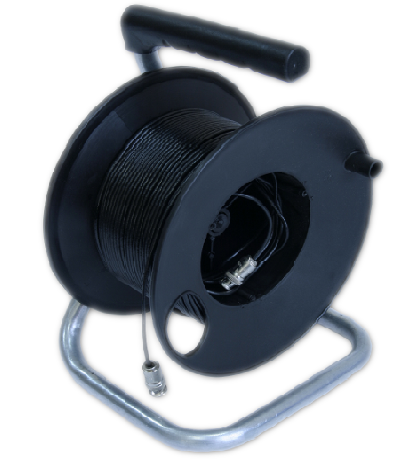

Кабель РК-50 на катушке |
![]() |

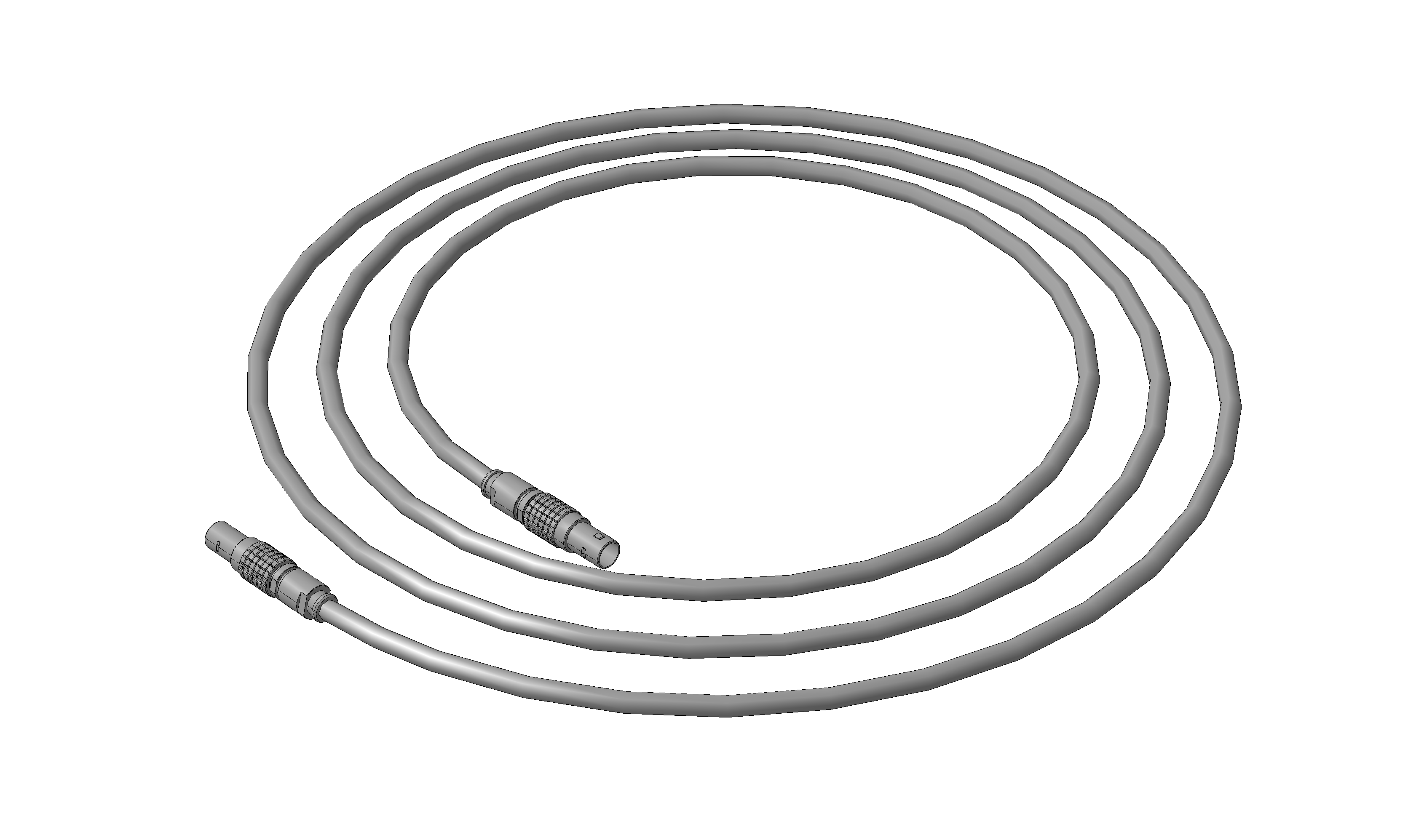

Параметрический кабель для подключения «MC3» |
![]() |
Кейс |
Параметры основного приборного блока (ОПБ) |
|||
Количество аналоговых каналов, шт. |
2 |
||
Напряжение питания постоянного тока внешних устройств аналоговых каналов, В: - для ОПБ UNISCOPE исполнения V5 /V6 /V9 /V24 |
4,7 /6 /9 /24 |
||
Допускаемое отклонение напряжения питания постоянного тока внешних устройств аналоговых каналов, В | ±0,1 | ||
Переключаемые частотные диапазоны, кГц |
от 0,0005 до 30 от 1 до 100 от 30 до 1000 |
||
Допускаемое отклонение граничных частот переключаемых частотных диапазонов от номинальных (за исключением значения 0,0005 кГц), % | ±10 | ||
Неравномерность АЧХ в установленном частотном диапазоне, дБ | от -3 до +1 | ||
Входное сопротивление аналоговых каналов, Ом: - при подаче электропитания для внешних устройств - без подачи электропитания |
50; 300 100000 |
||
Входная емкость аналоговых каналов, пФ, не более: - для ОПБ «UNISCOPE» исполнения Ex - для ОПБ «UNISCOPE» остальных исполнений |
3000 10 |
||
Максимальное измеряемое пиковое напряжение переменного тока, В: - для ОПБ UNISCOPE исполнения V5 /V6 /V9 /V24 |
0,5 /1 /1 /1 |
||
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока на среднегеометрической частоте установленного частотного диапазона, мВ | ±(1 + 0,05·U) | ||
Разрядность АЦП, бит |
16 |
||
Максимальная частота преобразования АЦП, МГц | 20 | ||
Размер буфера записи аналогового сигнала по каждому каналу, МБ | 8 | ||
Допускаемое отклонение синхронизации аналоговых каналов, мкс | ±1 | ||
Минимальное определяемое значение временных интервалов, мкс | 1 | ||
Максимальное определяемое значение временных интервалов, мкс | 1000000 | ||
Допускаемое отклонение определения временных интервалов: - для интервалов до 65000 мкс - для интервалов свыше 65000 мкс |
±1 мкс ±0,1 % |
||
Количество цифровых каналов, шт. | 2 | ||
Напряжение питания постоянного тока внешних согласующих блоков, В | 5 | ||
Интерфейс передачи данных по цифровым каналам | RS485 | ||
Дисплей | TFT 5,7" 640x480 | ||
Электропитание | встроенные АКБ Li-Ion 7,2 В 8 Aч; ЗУ 12…18 В, 2 А |
||
Максимальная потребляемая мощность (совместно с подключаемыми устройствами), Вт | 10 | ||
Время автономной работы, ч | 8* | ||
Габаритные размеры (ДхШхВ), мм, не более | 325х170х75 | ||
Масса, кг, не более | 3 | ||
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -20 до +50 | ||
Степень защиты от внешних воздействий | IP64 | ||
Маркировка взрывозащиты: - для ОПБ UNISCOPE исполнения V5Ex - для ОПБ UNISCOPE исполнения V6Ex - для ОПБ UNISCOPE исполнения V9Ex |
2Ex nA [ia Ga] IIC T6 Gc 2Ex nA [ia IIB Ga] IIC T6 Gc; 2Ex nA [ia Ga] IIC T6 Gc 2Ex nA [ia Ga] IIC T6 Gc |
||
Средний срок службы, лет | 5 | ||
Предусилители акустической эмиссии семейства «UNP» |
|||
Диапазон входного сигнала, В: - для UNP-01*, UNP-02*Ex, UNP-03*Ex - для UNP-04*Ex |
±0,1 ±0,05 |
||
Коэффициент усиления, дБ | от 19 до 21 | ||
Диапазон рабочих частот, кГц | от 1 до 1000 | ||
Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, % | ±10 | ||
Неравномерность АЧХ в диапазоне рабочих частот, дБ | от -3 до +1 | ||
Эффективное значение шума в частотном диапазоне от 30 до 500 кГц, приведенного ко входу, мкВ, не более | 4 | ||
Входное сопротивление, кОм | 100 | ||
Сопротивление нагрузки, Ом: - для UNP-01*, UNP-03*Ex, UNP-04*Ex - для UNP-02*Ex |
50 300 |
||
Напряжение питания постоянного тока, В: - для UNP-01*, UNP-02*Ex, UNP-03*Ex - для UNP-04*Ex |
от 5,8 до 6,2 от 4,6 до 4,8 |
||
Максимальная длина кабеля предусилителя, м: - для UNP-01*, UNP-03*Ex, UNP-04*Ex - для UNP-02*Ex |
100 10 |
||
Габаритные размеры (ДхШхВ), не более, мм: - для UNP-01* - для UNP-02*Ex, UNP-03*Ex, UNP-04*Ex |
86х30х35 95х59х47 |
||
Масса, кг, не более: - для UNP-01* - для UNP-02*Ex, UNP-03*Ex, UNP-04*Ex |
0,15 0,3 |
||
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -40 до +85 |
||
Степень защиты от внешних воздействий: |
IP67 |
||
Маркировка взрывозащиты: - для UNP-01* - для UNP-02*Ex, UNP-04*Ex - для UNP-03*Ex |
нет 0Ex ia IIC T5 Ga 0Ex ia IIB T5 Ga |
||
Средний срок службы, лет | 5 | ||
Внешний согласующий блок параметрических измерений «UNE‑P» | |||
Количество универсальных параметрических входов, шт. | 2 | ||
Разрядность АЦП, бит | 14 | ||
Максимальная частота преобразования, выборок/с, не менее |
10 |
||
Диапазон измерения силы постоянного тока, мА |
от 4 до 20 |
||
Пределы допускаемой относительной погрешности измерения силы постоянного тока, % |
±0,2 |
||
Входное сопротивление параметрического входа при измерении силы постоянного тока, Ом |
33 |
||
Диапазоны измерения напряжения постоянного тока, В |
±1, ±10 |
||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в режиме ±1 В, мВ |
±(2 + 0,001·U) |
||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в режиме ±10 В, мВ |
±(20 + 0,002·U) |
||
Входное сопротивление параметрического входа при измерении напряжения постоянного тока, кОм |
40 |
||
Напряжение питания постоянного тока внешних устройств, В |
12; 24 |
||
Допускаемое отклонение напряжения питания постоянного тока внешних устройств, В |
±0,5 |
||
Максимальный ток потребления внешних устройств, мА |
100 |
||
Напряжение питания постоянного тока, В |
от 4,8 до 5,2 |
||
Габаритные размеры (ДхШхВ), мм, не более |
99х65х46 |
||
Масса, кг, не более |
0,4 |
||
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -20 до +50 | ||
Степень защиты от внешних воздействий |
IP64 |
||
Маркировка взрывозащиты для исполнения Ex |
2Ex nA [ia Ga] IIC T6 Gc |
||
Средний срок службы, лет |
5 |
U – измеряемое значение напряжения |
* - при полностью заряженной АКБ номинальной емкости |
Обнаружение утечек запорной арматуры на базе прибора "ЮНИСКОП" |
|
Одной из основных функций прибора "ЮНИСКОП" является обнаружение утечек, возникших в каких-либо элементах запорной арматуры и оценка объема потерь жидкости или газа, вызванных этими утечками. Главным требованием, предъявляемым к запорной арматуре, является обеспечение герметичности. Герметичность по отношению к внешней среде обеспечивает защиту от попадания в атмосферу взрывоопасных, пожароопасных и токсичных веществ. В то же время, внутренняя герметичность арматуры гарантирует точное соблюдение технологического процесса и позволяет избежать потерь при транспортировке продукта потребителю.
Применение:

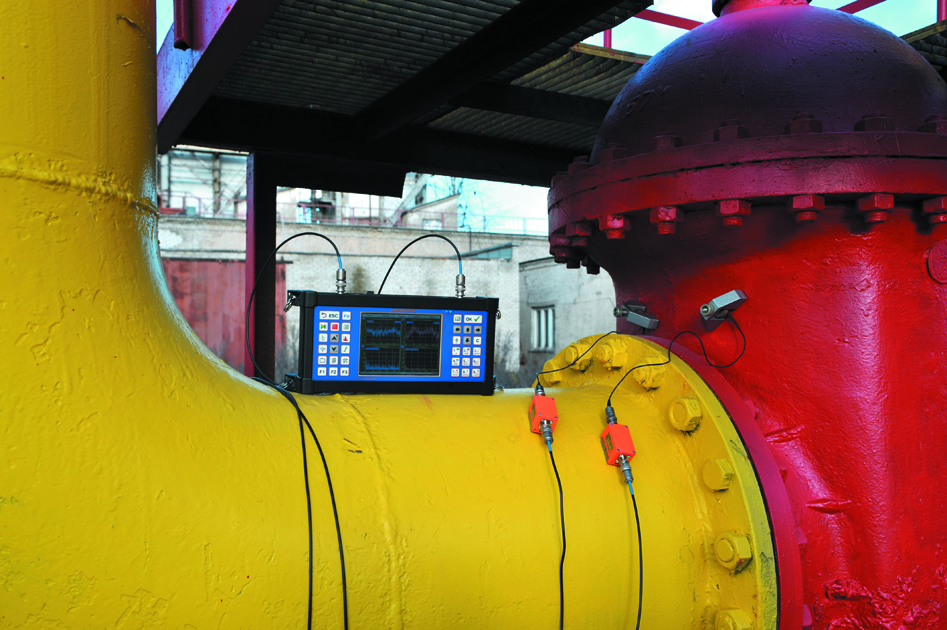

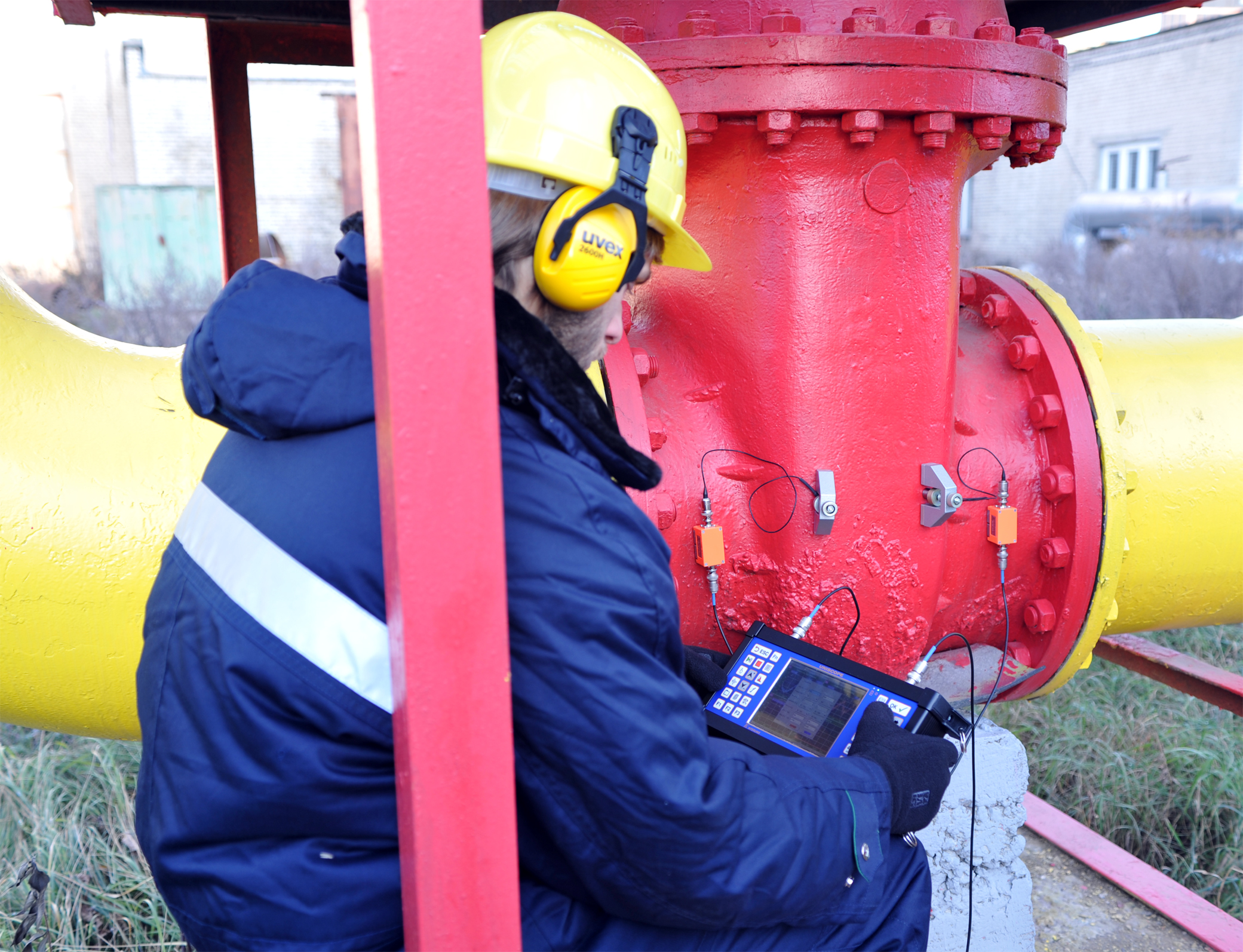

Методика применения "ЮНИСКОП" для поиска утечек в элементах запорной арматуры полностью автоматизирована и не требует дополнительного обучения операторов. На экране прибора выводится (визуализируется) общий вид корпуса арматуры. Точки контроля, в которых необходимо провести измерения, отмечены индикаторами. Оператор, последовательно переустанавливая датчик, проводит измерение акустического шума в контрольных точках. Количество контрольных точек для арматуры различного диаметра варьируется от 1 до 8, а вся процедура измерения занимает не более 15 минут. После окончания сбора данных производится их автоматическая обработка. Результатом обработки является подтверждение герметичности или установление факта наличия утечки запорной арматуры и оценка объема потерь продукта для дефектного оборудования. |
|
