A-Line DS-1

Главная>Продукция >Многоканальные акустико-эмиссионные комплексы >A-Line DS-1

Описание

"A-Line DS-1" - новый тип многоканальных акустико-эмиссионных измерительных комплексов с высокоскоростной цифровой передачей первичных данных.

Комплексы "A-Line" имеют:

- сертификат №75339-19 об утверждении типа средств измерений, выданным Федеральным агентством по техническому регулированию и метрологии;
- cертификат №13231 об утверждении типа средств измерений, выданным Государственным комитетом по стандартизации Республики Беларусь;
- сертификат №220 о признании утверждения типа средств измерений, выданным Министерством индустрии и инфраструктурного развития Республики Казахстан;
- декларацию ЕАЭС № RU Д-RU.РА03.В.44649 о соответствии требованиям Технических регламентов Таможенного союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011) и "Электромагнитная совместимость технических средств" (ТР ТС 020/2011).
Состав

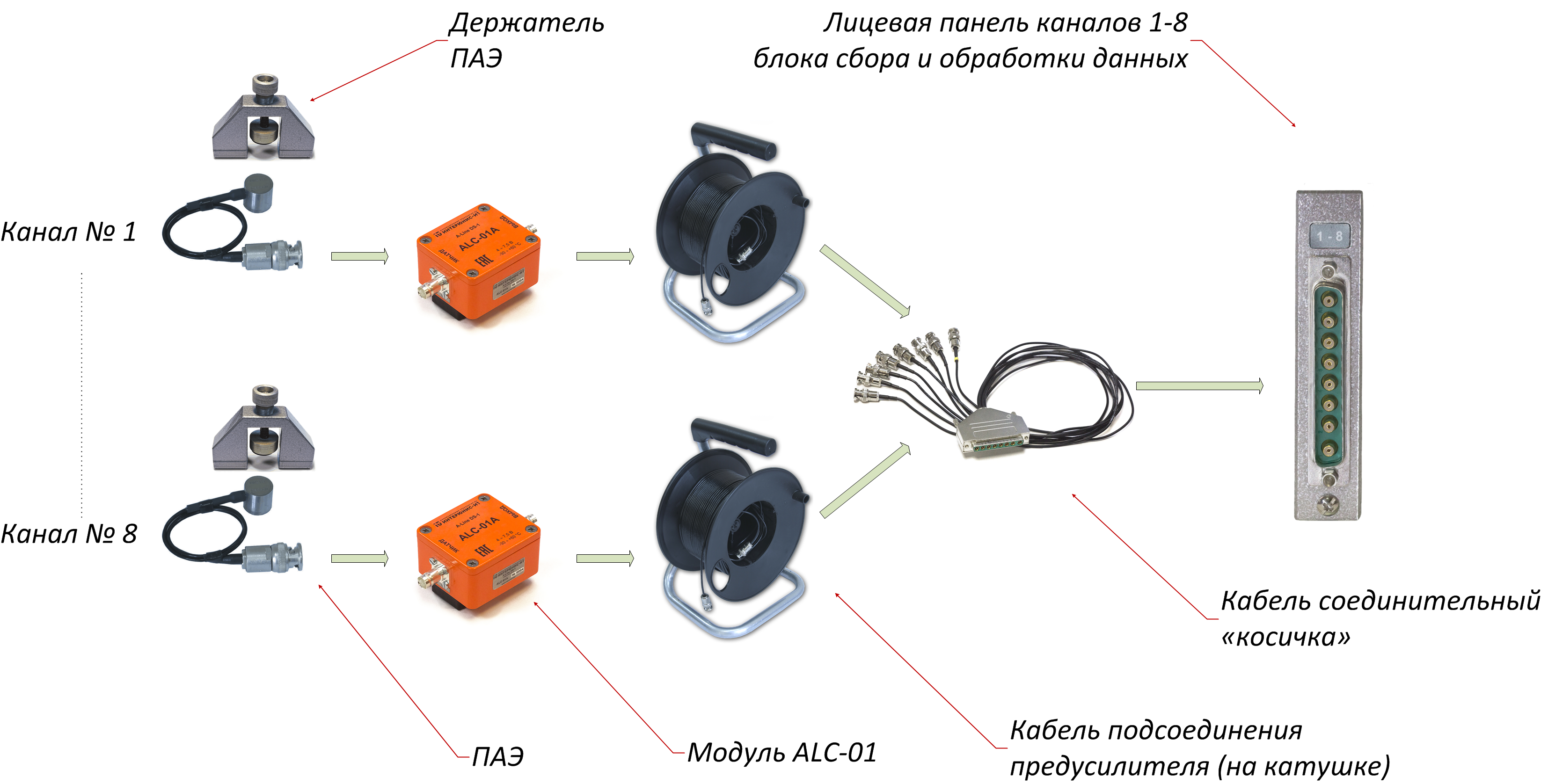

Схема подключения акустико-эмиссионного комплекса «A-Line DS-1»

Характеристики

Основные характеристики комплекса

Общие параметры
Максимальное количество каналов на электронной плате обработки данных, шт.	8
Измерительные каналы
Разрядность АЦП, бит	16
Максимальная частота преобразования АЦП, МГц	2
Номинальный диапазон рабочих частот, кГц	от 30 до 500
Допускаемое отклонение граничных частот номинального диапазона рабочих частот, %	±10
Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ	от -3 до +1
Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более	27
Максимальная измеряемая амплитуда импульса АЭ, дБ	100
Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее	72
Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ	±1
Минимальная измеряемая длительность импульса АЭ, мкс, не более	1
Максимальная измеряемая длительность импульса АЭ, мкс, не менее	65 000
Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс	±(1,5 + 0,0001·D)
Минимальное регистрируемое число выбросов в импульсе АЭ, шт.	1
Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее	32 000
Дискретность времени регистрации импульса АЭ, мкс	1
Электропитание
Питание от сети переменного тока: - напряжение, В - частота, Гц	от 90 до 264 от 47 до 63
Максимальная мощность, потребляемая от сети переменного тока, кВт, не более	5

Характеристики модулей цифровой обработки и передачи параметров акустической эмиссии «ALC-01» приведены в разделе "Комплектующие"

Применение
Назначение

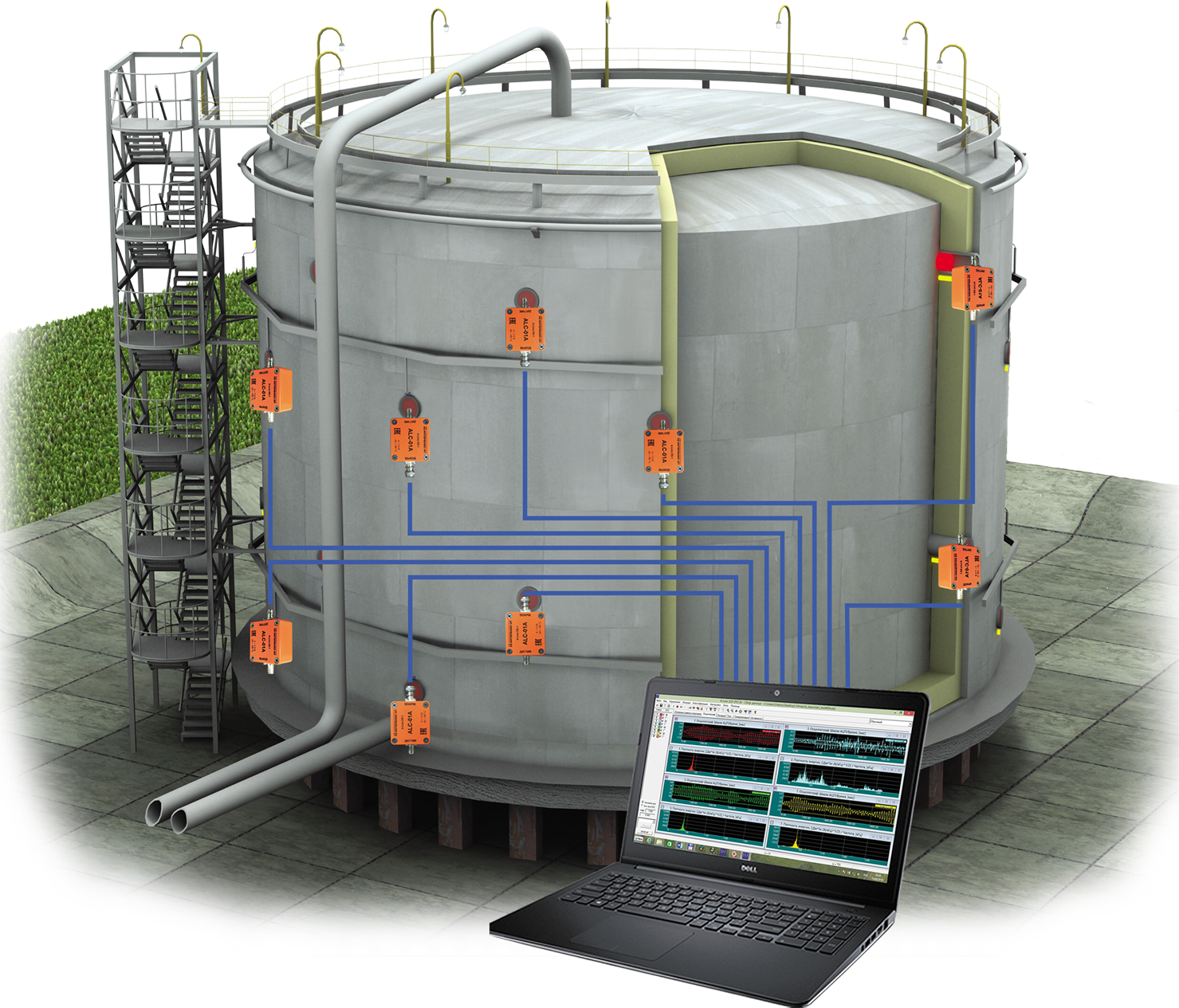

- Неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
- Выявление зарождений и развития трещин.
- Поиск мест коррозии, течи, зон с повышенным уровнем напряжения.
- Определение координат и оценка параметров дефектов.
- Отслеживание различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.
