Описание
"A-Line PCI-1" – многоканальные цифровые акустико-эмиссионые комплексы с традиционной архитектурой построения. Сигналы АЭ передаются с объекта контроля через предусилители по коаксиальному кабелю на блок сбора и обработки данных в аналоговом виде.
Многоканальные акустико-эмиссионные измерительные комплексы, построенные по такой идеологии, характеризуются отличными характеристиками и высокой скоростью обработки информации. При этом они одинаково хорошо подходят как для полевых работ, так и для научных исследований, так как реализуют в себе большие возможности по программно-аппаратной обработке сигналов и допускают использование широкого спектра ПАЭ и предусилителей.
Комплексы внесены в реестр средств измерений Российской Федерации, что подтверждено Свидетельством об утверждении типа средств изменений, выданным Федеральным агентством по техническому регулированию и метрологии.
Комплексы акустико-эмиссионные измерительные "A-Line PCI" внесены в Государственные реестр средств измерений и допущены к применению в Республике Беларусь, что подтверждается Сертификатом об утверждении типа средств измерений № 13231.
На основании Сертификата № 220 от 17 октября 2019 года о признании утверждения типа средств измерений комплексы акустико-эмиссионные измерительные "A-Line PCI" допущены к выпуску в обращение в Республике Казахстан.
Целью акустико-эмиссионного (АЭ) контроля является выявление, определение координат и слежение (мониторинг) за АЭ источниками контролируемых объектов — резервуаров и сосудов давления, нефтехранилищ, трубопроводов, буровых платформ, мостов, химических реакторов и других инженерных сооружений.
"A-Line PCI-1"

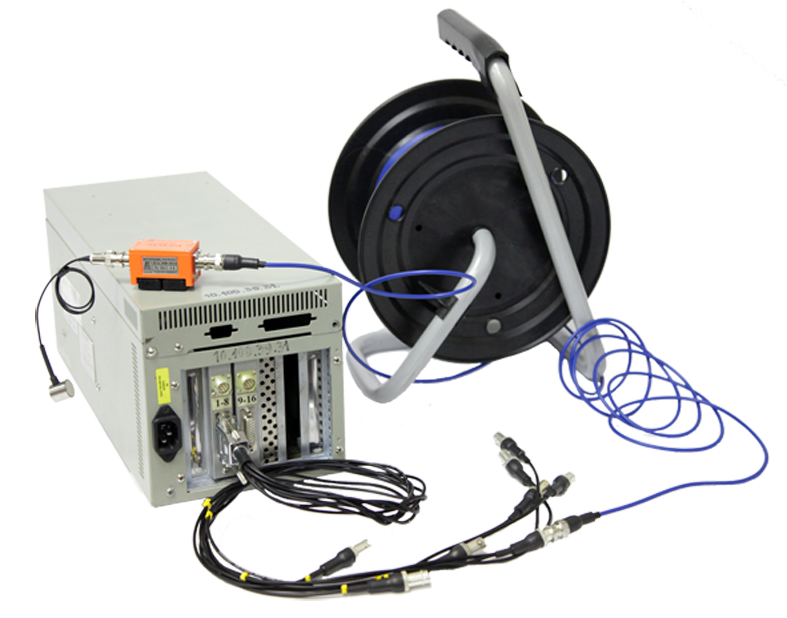

Многоканальные цифровые акустико-эмиссионные комплексы с традиционной архитектурой построения. Сигналы акустической эмиссии передаются с объекта контроля через предусилители по коаксиальному кабелю на блок сбора и обработки данных в аналоговом виде.
Многоканальные акустико-эмиссионные комплексы, построенные по такой идеологии, характеризуются отличными характеристиками и высокой скоростью обработки информации. При этом они одинаково хорошо подходят как для полевых работ, так и для научных исследований, так как реализуют в себе большие возможности по программно-аппаратной обработке сигналов и допускают использование широкого спектра датчиков и предусилителей.
"A-Line PCI-1" в исполнении Ethernet Box позволяет осуществлять удалённую передачу диагностических данных по сети, в том числе и с помощью беспроводного интерфейса Wi-Fi, от блока сбора данных до рабочего места оператора, а также обеспечивает синхронизацию при объединении нескольких блоков сбора и обработки данных в единый комплекс: так, например, два комплекса по 32 канала каждый могут работать как по отдельности, так и совместно, обеспечивая возможность использования 64 каналов в едином измерительном комплексе.

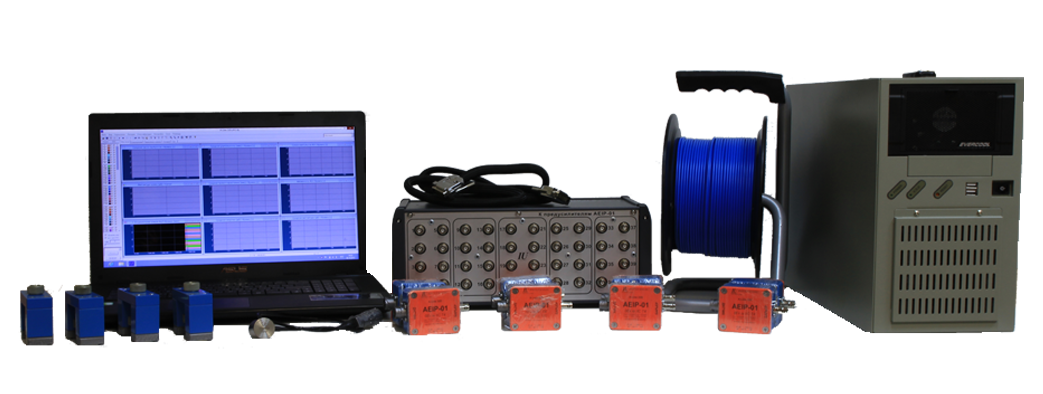

Блок сбора и обработки данных акустико-эмиссионного комплекса «A-Line PCI-1» имеет два основных исполнения: Portable – переносной индустриальный компьютер с собственным дисплеем и Ethernet Box.
"A-Line PCI-1" во взрывозащищенном исполнении
Комплекс A-Line может быть выполнен во взрывозащищенном исполнении. Оборудование подтверждено Сертификатом соответствия № ТС RU C-RU.ГБ08.В.01716 о соответствии требованиям технического регламента Таможенного союза "О безопасности оборудования для работы во взрывоопасных средах" (ТР ТС 012/2011).
Взрывозащищённые устройства в составе комплекса A-Line относятся к электрооборудованию группы IIС по ГОСТ Р 51330.0 (МЭК 60079-0) и предназначены для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты. Для реализации взрывозащиты предназначены многоканальные акустико-эмиссионные барьеры искрозащиты, к которым подключаются специальные искробезопасные предусилители, имеющие необходимую маркировку взрывозащиты. Вид применяемой взрывозащиты - «Искробезопасная электрическая цепь i» уровня ia по ГОСТ Р 51330.10 (МЭК 60079-11).
Взрывозащита обеспечивается применением многоканальных барьеров искробезопасности, предусилителей и преобразователей акустической эмиссии, реализующих защиту вида «искробезопасная цепь» уровня 0Ex ia IIC T4.
-
Состав

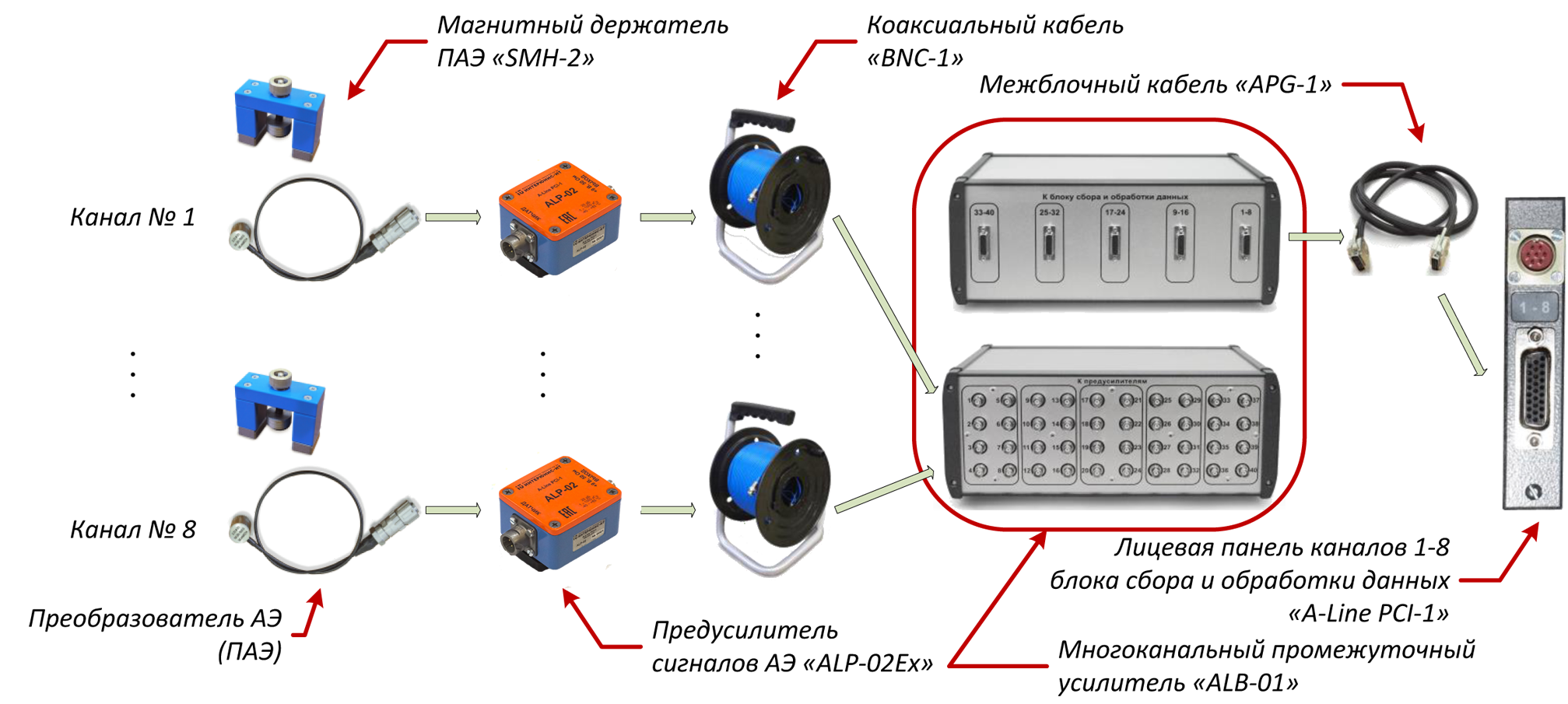

Схема подключения акустико-эмиссионного комплекса «A-Line PCI-1»

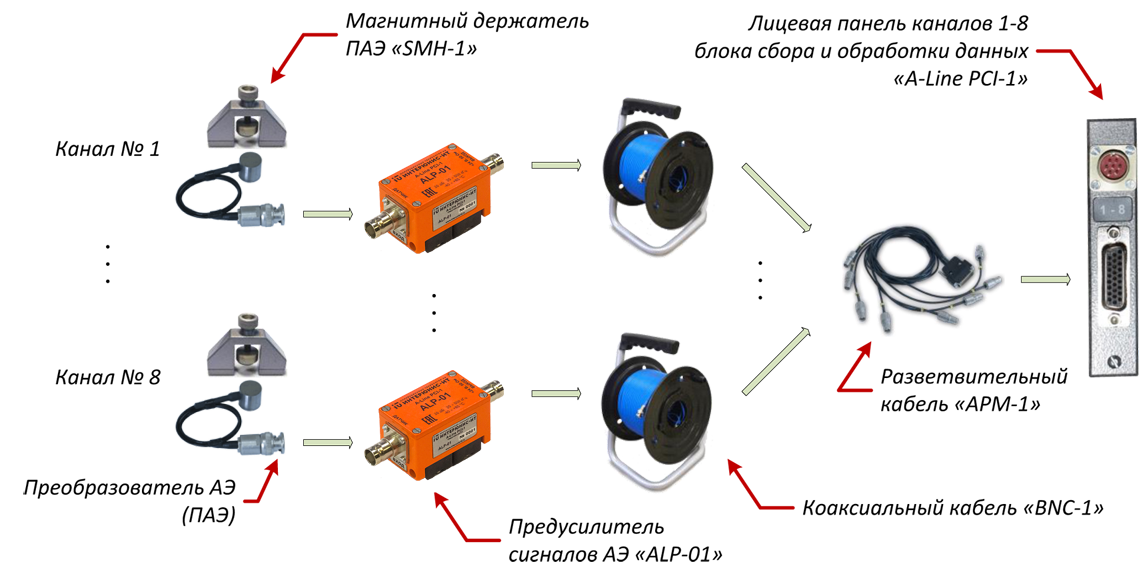

Схема подключения акустико-эмиссионного комплекса «A-Line PCI-1» во взрывозащищенном исполнении
Взрывозащита обеспечивается применением многоканальных промежуточных усилителей, предусилителей и преобразователей АЭ, реализующих защиту вида «искробезопасная цепь» уровня 0Ex ia IIC T4.
Базовая комплектация акустико-эмиссионного комплекса «A-Line PCI» во взрывозащищенном исполнении
Наименованиедля 8 каналов, шт.для 80 каналов, шт.12*Промежуточный усилитель ALB-0112Предусилитель ALP-02 с магнитным держателем880Преобразователь акустической эмиссии GT200В880Магнитный держатель преобразователя880Кабель соединительный BNC-1 на катушке 100 м880Кабель подсоединения к блоку сбора и обработки данных 1,5 м18Патч-корт RJ-4513Кабель синхронизации APDS-1 1,5 м-1Ноутбук11Сетевой концентратор11Программное обеспечение и руководство пользователякомплекткомплект -
Характеристики
Основные характеристики комплекса
Общие параметрыИнтерфейс передачи данных блоков сбора и обработки данных 1Ethernet, Wi-FiИзмерительные каналы Разрядность АЦП, бит16Максимальная частота преобразования АЦП 2, МГц2Номинальный диапазон рабочих частот, кГцот 30 до 500Допускаемое отклонение граничных частот номинального диапазона рабочих частот, % ±10 Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ от -3 до +1 Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более:
- в стандартном исполнении
- во взрывозащищенном исполнении
29
30Максимальная измеряемая амплитуда импульса АЭ, дБ 100 Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее 70 Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ ±1 Диапазон установки порога регистрации импульса АЭ, дБ от 10 до 100 Минимальная измеряемая длительность импульса АЭ, мкс, не более 1 Максимальная измеряемая длительность импульса АЭ, мкс, не менее 65 000 Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс ±(1,5 + 0,0001·D) Минимальное регистрируемое число выбросов в импульсе АЭ, шт. 1 Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее 32000 Дискретность времени регистрации импульса АЭ 2, мкс 1 ЭлектропитаниеПитание от сети переменного тока:
- напряжение, В
- частота, Гц
от 90 до 264
от 47 до 63Максимальная мощность, потребляемая от сети переменного тока, кВт, не более5
Блоки сбора и обработки данныхОбщие параметрыМаксимальное количество каналов на электронной плате обработки данных, шт.8Напряжение питания постоянного тока внешних устройств, В 24 Параметрические входы Количество параметрических входов индикации тока на электронной плате обработки данных, шт.1Количество параметрических входов индикации напряжения на электронной плате обработки данных, шт.1Максимальная частота обновления значений, Гц5Разрядность АЦП, бит 12 Диапазон индикации тока, мА ±25 Входное сопротивление параметрического входа индикации тока, Ом 200 Диапазон индикации напряжения, В ±5 Входное сопротивление параметрического входа индикации напряжения, кОм 200 Синхронизация Модель подключаемого кабеля ASC-* Максимальная длина подключаемого кабеля 3, м 10 Электропитание Питание от сети переменного тока:
- напряжение, В
- частота, Гц
от 90 до 264
от 47 до 63Условия эксплуатацииРабочие условия измерений:
- температура окружающего воздуха 4, °Сот +5 до +40
1 - только для исполнения Ethernet Box и Ethernet Box XL
2 - текущее значение при измерении зависит от выбранного цифрового фильтра
3 – учитывается суммарная длина всех кабелей синхронизации, которые входят в состав комплекса, состоящего из нескольких блоков сбора и обработки данных
4 – кроме ноутбука в составе комплекса: температурные характеристики ноутбука – в соответствии с данными его производителя
* - для всех модификаций
Характеристики предусилителей сигналов акустической эмиссии семейства «ALP» и промежуточных усилителей семейства «ALB» приведены в разделе "Комплектующие" -
Применение

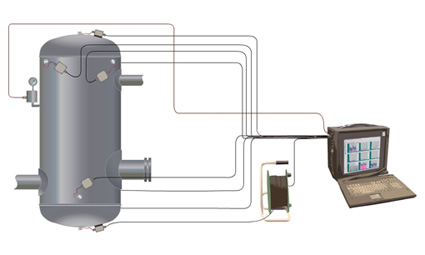

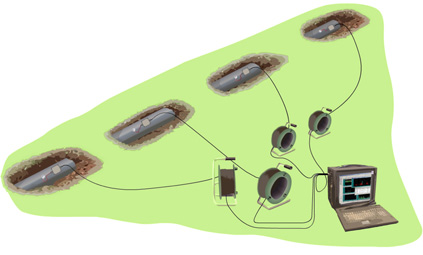

Примеры использования АЭ комплекса «A-Line PCI-1» на объекте контроля
Назначение
- Неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
- Выявление зарождений и развития трещин.
- Поиск мест коррозии, течи, зон с повышенным уровнем напряжения.
- Определение координат и оценка параметров дефектов.
- Отслеживание различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций в режиме реального времени.
Особенности
- Восемь АЭ каналов плюс два параметрических канала на электронной плате обработки данных, занимающей один слот в компьютере.
- Полноскоростной PCI интерфейс, обеспечивающий производительность 120 тысяч событий в секунду на 8 каналов.
- Широкий диапазон измерения амплитуды –100 дБ.
- Программируемые высококачественные полосовые цифровые фильтры.
- Возможность синхронизации двух и более блоков сбора и обработки данных в исполнении Ethernet Box с передачей данных как по кабельной линии, так и с помощью беспроводного интерфейса Wi-Fi.
- Используется программное обеспечение, реализованное в среде Windows, общее для всех приборов серии A-Line.
"A-Line PCI-1" – многоканальные цифровые акустико-эмиссионые комплексы с традиционной архитектурой построения. Сигналы АЭ передаются с объекта контроля через предусилители по коаксиальному кабелю на блок сбора и обработки данных в аналоговом виде.
Многоканальные акустико-эмиссионные измерительные комплексы, построенные по такой идеологии, характеризуются отличными характеристиками и высокой скоростью обработки информации. При этом они одинаково хорошо подходят как для полевых работ, так и для научных исследований, так как реализуют в себе большие возможности по программно-аппаратной обработке сигналов и допускают использование широкого спектра ПАЭ и предусилителей.
Комплексы внесены в реестр средств измерений Российской Федерации, что подтверждено Свидетельством об утверждении типа средств изменений, выданным Федеральным агентством по техническому регулированию и метрологии.
Комплексы акустико-эмиссионные измерительные "A-Line PCI" внесены в Государственные реестр средств измерений и допущены к применению в Республике Беларусь, что подтверждается Сертификатом об утверждении типа средств измерений № 13231.
На основании Сертификата № 220 от 17 октября 2019 года о признании утверждения типа средств измерений комплексы акустико-эмиссионные измерительные "A-Line PCI" допущены к выпуску в обращение в Республике Казахстан.
Целью акустико-эмиссионного (АЭ) контроля является выявление, определение координат и слежение (мониторинг) за АЭ источниками контролируемых объектов — резервуаров и сосудов давления, нефтехранилищ, трубопроводов, буровых платформ, мостов, химических реакторов и других инженерных сооружений.
"A-Line PCI-1"
Многоканальные цифровые акустико-эмиссионные комплексы с традиционной архитектурой построения. Сигналы акустической эмиссии передаются с объекта контроля через предусилители по коаксиальному кабелю на блок сбора и обработки данных в аналоговом виде.
Многоканальные акустико-эмиссионные комплексы, построенные по такой идеологии, характеризуются отличными характеристиками и высокой скоростью обработки информации. При этом они одинаково хорошо подходят как для полевых работ, так и для научных исследований, так как реализуют в себе большие возможности по программно-аппаратной обработке сигналов и допускают использование широкого спектра датчиков и предусилителей.
"A-Line PCI-1" в исполнении Ethernet Box позволяет осуществлять удалённую передачу диагностических данных по сети, в том числе и с помощью беспроводного интерфейса Wi-Fi, от блока сбора данных до рабочего места оператора, а также обеспечивает синхронизацию при объединении нескольких блоков сбора и обработки данных в единый комплекс: так, например, два комплекса по 32 канала каждый могут работать как по отдельности, так и совместно, обеспечивая возможность использования 64 каналов в едином измерительном комплексе.
Блок сбора и обработки данных акустико-эмиссионного комплекса «A-Line PCI-1» имеет два основных исполнения: Portable – переносной индустриальный компьютер с собственным дисплеем и Ethernet Box.
"A-Line PCI-1" во взрывозащищенном исполнении
Комплекс A-Line может быть выполнен во взрывозащищенном исполнении. Оборудование подтверждено Сертификатом соответствия № ТС RU C-RU.ГБ08.В.01716 о соответствии требованиям технического регламента Таможенного союза "О безопасности оборудования для работы во взрывоопасных средах" (ТР ТС 012/2011).
Взрывозащищённые устройства в составе комплекса A-Line относятся к электрооборудованию группы IIС по ГОСТ Р 51330.0 (МЭК 60079-0) и предназначены для применения во взрывоопасных зонах в соответствии с присвоенной маркировкой взрывозащиты. Для реализации взрывозащиты предназначены многоканальные акустико-эмиссионные барьеры искрозащиты, к которым подключаются специальные искробезопасные предусилители, имеющие необходимую маркировку взрывозащиты. Вид применяемой взрывозащиты - «Искробезопасная электрическая цепь i» уровня ia по ГОСТ Р 51330.10 (МЭК 60079-11).
Взрывозащита обеспечивается применением многоканальных барьеров искробезопасности, предусилителей и преобразователей акустической эмиссии, реализующих защиту вида «искробезопасная цепь» уровня 0Ex ia IIC T4.
Схема подключения акустико-эмиссионного комплекса «A-Line PCI-1»
Схема подключения акустико-эмиссионного комплекса «A-Line PCI-1» во взрывозащищенном исполнении
Взрывозащита обеспечивается применением многоканальных промежуточных усилителей, предусилителей и преобразователей АЭ, реализующих защиту вида «искробезопасная цепь» уровня 0Ex ia IIC T4.
Базовая комплектация акустико-эмиссионного комплекса «A-Line PCI» во взрывозащищенном исполнении
Наименование |
для 8 каналов, шт. |
для 80 каналов, шт. |
1 |
2* |
|
Промежуточный усилитель ALB-01 |
1 |
2 |
Предусилитель ALP-02 с магнитным держателем |
8 |
80 |
Преобразователь акустической эмиссии GT200В |
8 |
80 |
Магнитный держатель преобразователя |
8 |
80 |
Кабель соединительный BNC-1 на катушке 100 м |
8 |
80 |
Кабель подсоединения к блоку сбора и обработки данных 1,5 м |
1 |
8 |
Патч-корт RJ-45 |
1 |
3 |
Кабель синхронизации APDS-1 1,5 м |
- |
1 |
Ноутбук |
1 |
1 |
Сетевой концентратор |
1 |
1 |
Программное обеспечение и руководство пользователя |
комплект |
комплект |
Основные характеристики комплекса
Общие параметры |
|
Интерфейс передачи данных блоков сбора и обработки данных 1 |
Ethernet, Wi-Fi |
Измерительные каналы | |
Разрядность АЦП, бит |
16 |
Максимальная частота преобразования АЦП 2, МГц |
2 |
Номинальный диапазон рабочих частот, кГц |
от 30 до 500 |
Допускаемое отклонение граничных частот номинального диапазона рабочих частот, % | ±10 |
Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ | от -3 до +1 |
Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более: - в стандартном исполнении - во взрывозащищенном исполнении |
29 30 |
Максимальная измеряемая амплитуда импульса АЭ, дБ | 100 |
Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее | 70 |
Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ | ±1 |
Диапазон установки порога регистрации импульса АЭ, дБ | от 10 до 100 |
Минимальная измеряемая длительность импульса АЭ, мкс, не более | 1 |
Максимальная измеряемая длительность импульса АЭ, мкс, не менее | 65 000 |
Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс | ±(1,5 + 0,0001·D) |
Минимальное регистрируемое число выбросов в импульсе АЭ, шт. | 1 |
Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее | 32000 |
Дискретность времени регистрации импульса АЭ 2, мкс | 1 |
Электропитание |
|
Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 90 до 264 от 47 до 63 |
Максимальная мощность, потребляемая от сети переменного тока, кВт, не более |
5 |
Блоки сбора и обработки данных
Общие параметры |
|
Максимальное количество каналов на электронной плате обработки данных, шт. |
8 |
Напряжение питания постоянного тока внешних устройств, В | 24 |
Параметрические входы | |
Количество параметрических входов индикации тока на электронной плате обработки данных, шт. |
1 |
Количество параметрических входов индикации напряжения на электронной плате обработки данных, шт. |
1 |
Максимальная частота обновления значений, Гц |
5 |
Разрядность АЦП, бит | 12 |
Диапазон индикации тока, мА | ±25 |
Входное сопротивление параметрического входа индикации тока, Ом | 200 |
Диапазон индикации напряжения, В | ±5 |
Входное сопротивление параметрического входа индикации напряжения, кОм | 200 |
Синхронизация | |
Модель подключаемого кабеля | ASC-* |
Максимальная длина подключаемого кабеля 3, м | 10 |
Электропитание | |
Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 90 до 264 от 47 до 63 |
Условия эксплуатации |
|
Рабочие условия измерений: - температура окружающего воздуха 4, °С |
от +5 до +40 |
1 - только для исполнения Ethernet Box и Ethernet Box XL
2 - текущее значение при измерении зависит от выбранного цифрового фильтра
3 – учитывается суммарная длина всех кабелей синхронизации, которые входят в состав комплекса, состоящего из нескольких блоков сбора и обработки данных
4 – кроме ноутбука в составе комплекса: температурные характеристики ноутбука – в соответствии с данными его производителя
* - для всех модификаций
Характеристики предусилителей сигналов акустической эмиссии семейства «ALP» и промежуточных усилителей семейства «ALB» приведены в разделе "Комплектующие"
Примеры использования АЭ комплекса «A-Line PCI-1» на объекте контроля
Назначение
- Неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
- Выявление зарождений и развития трещин.
- Поиск мест коррозии, течи, зон с повышенным уровнем напряжения.
- Определение координат и оценка параметров дефектов.
- Отслеживание различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций в режиме реального времени.
Особенности
- Восемь АЭ каналов плюс два параметрических канала на электронной плате обработки данных, занимающей один слот в компьютере.
- Полноскоростной PCI интерфейс, обеспечивающий производительность 120 тысяч событий в секунду на 8 каналов.
- Широкий диапазон измерения амплитуды –100 дБ.
- Программируемые высококачественные полосовые цифровые фильтры.
- Возможность синхронизации двух и более блоков сбора и обработки данных в исполнении Ethernet Box с передачей данных как по кабельной линии, так и с помощью беспроводного интерфейса Wi-Fi.
- Используется программное обеспечение, реализованное в среде Windows, общее для всех приборов серии A-Line.
