Описание

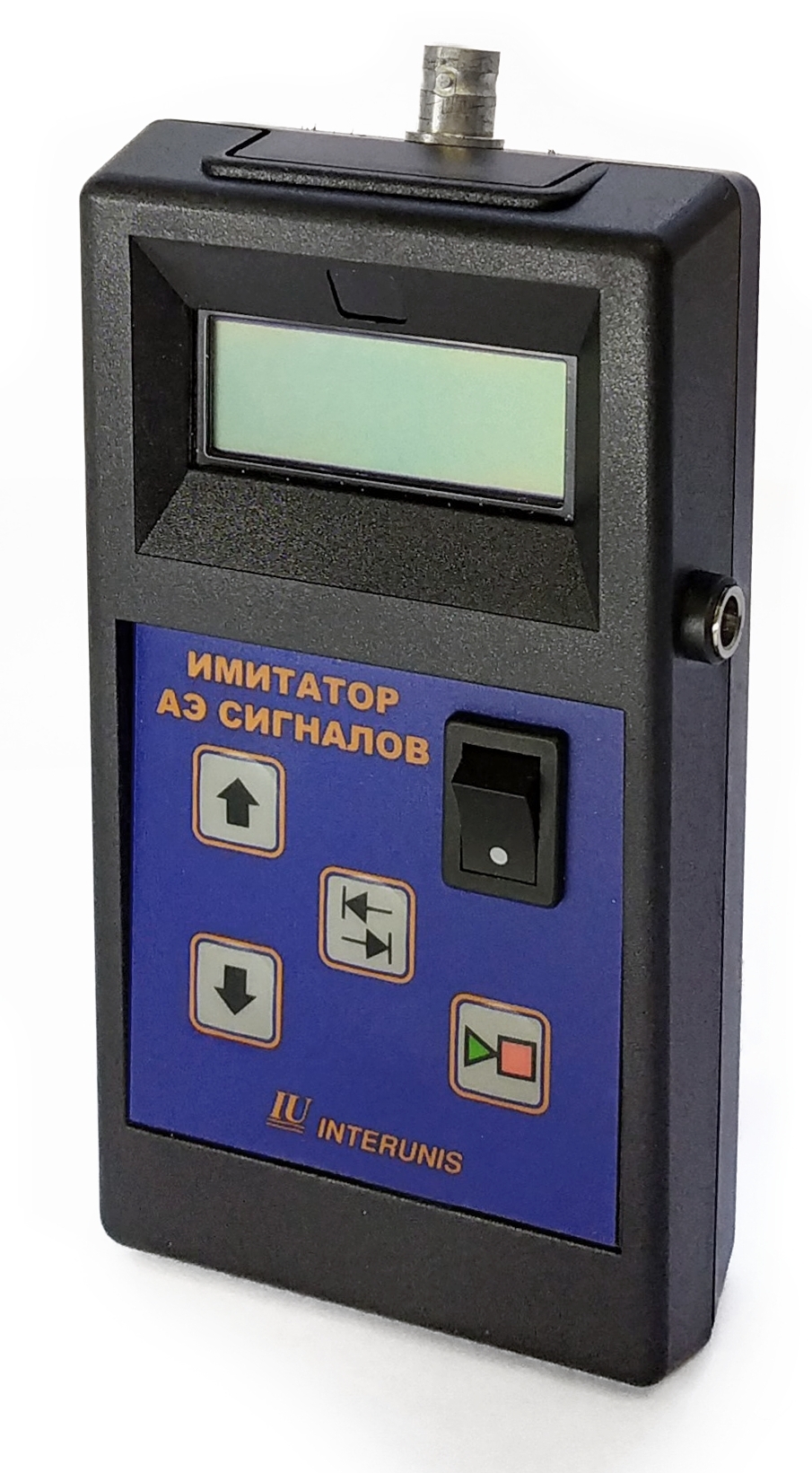

Имитатор акустико-эмиссионных сигналов предназначен для возбуждения упругих волн, имитирующих сигналы акустической эмиссии в контролируемом объекте.
- Амплитуда импульсов от 10 до 300 В.
- Частота импульсов от 1 до 10 Гц.
- Возможность задавать время излучения импульсов.
- Работа от батареи и от внешнего источника питания.
- Малая потребляемая мощность.
- Жидкокристаллический дисплей расширенного температурного диапазона позволяет комфортно работать при отрицательных температурах.
- Дружественный интерфейс прибора и подробное описание значительно облегчают работу с имитатором.
-
Характеристики
Общие параметрыДиапазон амплитуды импульсов, В10 ÷ 300Относительная погрешность амплитуды импульсов в диапазоне 20 ÷ 300 В, %± 5Диапазон частоты следования импульсов, Гц1 ÷ 10Относительная погрешность частоты следования импульсов, %± 1Задаваемое время излучения, мин1 ÷ 60Панель управления и индикацииКоличество кнопок управления, шт4ИндикаторЖКДРазмеры рабочей части ЖКД, мм50х15Количество символов на ЖКД, шт24 (12 в 2 ряда)Электропитание
Источник питания постоянного тока батарея типа «Крона»;
внешний адаптерНапряжение питания, В9Максимальная потребляемая мощность, Вт0,05Массогабаритные характеристики Габариты, мм 155х80х30 Вес, кг 0,3 Условия эксплуатацииТемпературный диапазон, ˚С- 20 ÷ + 50Верхнее значение относительной влажности при 25˚С, % 95 -
Применение
Имитатор может использоваться совместно с акустико-эмиссионным (АЭ) комплексом в следующих случаях:
- для проверки работоспособности АЭ комплекса;
- для калибровки преобразователей акустической эмиссии (ПАЭ) после установки их на контролируемый объект;
- для определения скорости распространения и степени затухания упругих волн в контролируемом объекте;
- для проверки правильности вычисления комплексом локационных координат источников акустической эмиссии непосредственно перед проведением контроля.
Имитатор акустико-эмиссионных сигналов предназначен для возбуждения упругих волн, имитирующих сигналы акустической эмиссии в контролируемом объекте.
- Амплитуда импульсов от 10 до 300 В.
- Частота импульсов от 1 до 10 Гц.
- Возможность задавать время излучения импульсов.
- Работа от батареи и от внешнего источника питания.
- Малая потребляемая мощность.
- Жидкокристаллический дисплей расширенного температурного диапазона позволяет комфортно работать при отрицательных температурах.
- Дружественный интерфейс прибора и подробное описание значительно облегчают работу с имитатором.
|
Общие параметры |
|
|
Диапазон амплитуды импульсов, В |
10 ÷ 300 |
|
Относительная погрешность амплитуды импульсов в диапазоне 20 ÷ 300 В, % |
± 5 |
|
Диапазон частоты следования импульсов, Гц |
1 ÷ 10 |
|
Относительная погрешность частоты следования импульсов, % |
± 1 |
|
Задаваемое время излучения, мин |
1 ÷ 60 |
|
Панель управления и индикации |
|
|
Количество кнопок управления, шт |
4 |
|
Индикатор |
ЖКД |
|
Размеры рабочей части ЖКД, мм |
50х15 |
|
Количество символов на ЖКД, шт |
24 (12 в 2 ряда) |
|
Электропитание |
|
| Источник питания постоянного тока | батарея типа «Крона»; внешний адаптер |
|
Напряжение питания, В |
9 |
|
Максимальная потребляемая мощность, Вт |
0,05 |
| Массогабаритные характеристики | |
| Габариты, мм | 155х80х30 |
| Вес, кг | 0,3 |
|
Условия эксплуатации |
|
|
Температурный диапазон, ˚С |
- 20 ÷ + 50 |
| Верхнее значение относительной влажности при 25˚С, % | 95 |
Имитатор может использоваться совместно с акустико-эмиссионным (АЭ) комплексом в следующих случаях:
- для проверки работоспособности АЭ комплекса;
- для калибровки преобразователей акустической эмиссии (ПАЭ) после установки их на контролируемый объект;
- для определения скорости распространения и степени затухания упругих волн в контролируемом объекте;
- для проверки правильности вычисления комплексом локационных координат источников акустической эмиссии непосредственно перед проведением контроля.
