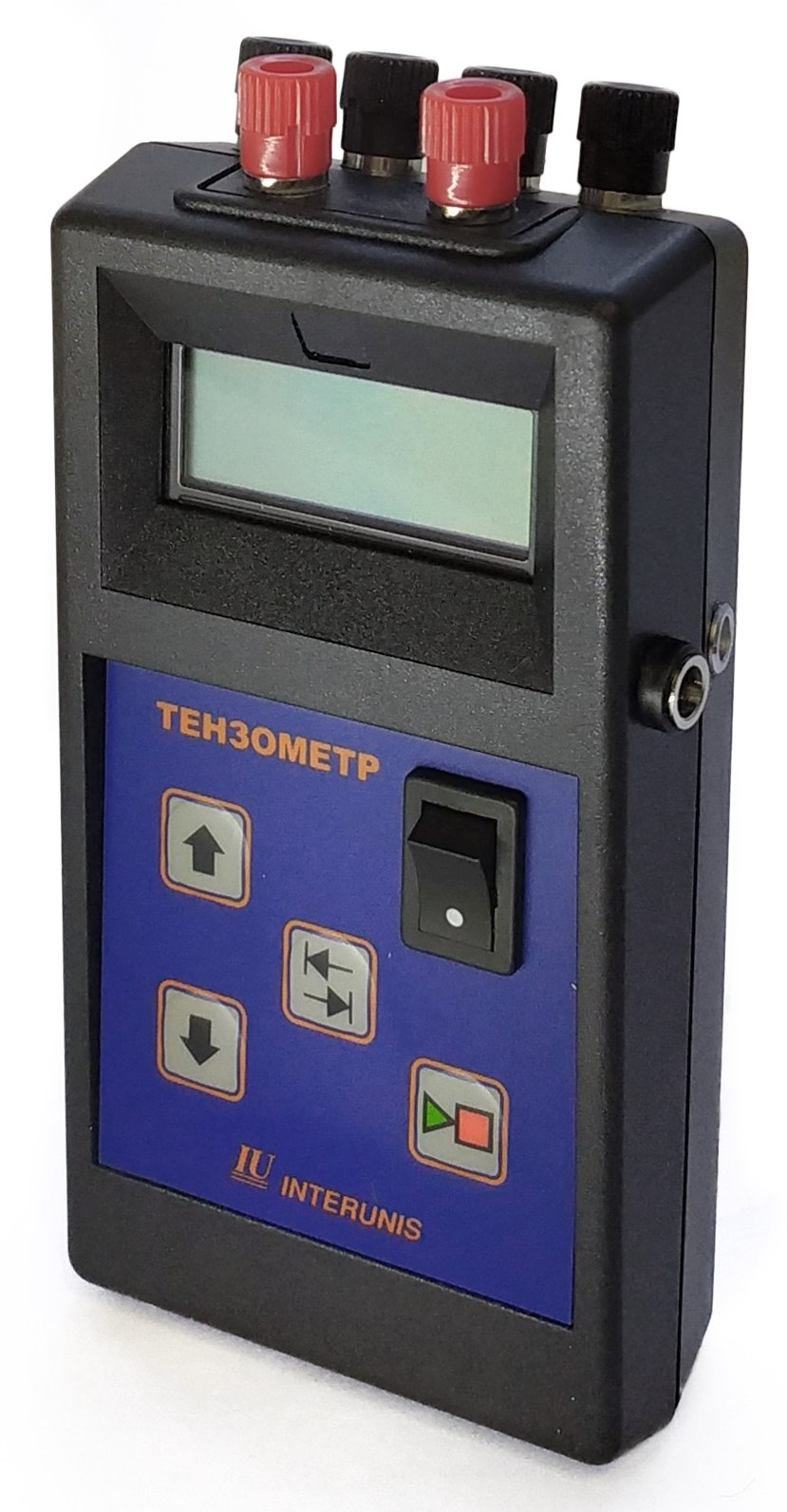

Тензометр

Измеритель деформации тензорезисторов
  • Описание

    Тензометр (Измеритель тензометрический двухканальный) – устройство, предназначенное для измерения деформации тензорезисторов, которая может быть вызвана изменением силы, нагрузки, крутящего момента, давления, веса, вибрации и других механических и физических параметров.

    Тензометр может использоваться как отдельно, так и совместно с акустико-эмиссионным (АЭ) комплексом серии A-Line посредством подачи сигнала на соответствующий параметрический вход комплекса.

  • Характеристики
    Общие параметры
    Количество измерительных входов, шт.
    2
    Режимы работы
    «ДАТЧИК», «МОСТ»
    Разрядность АЦП, бит
    16
    Частота среза входного фильтра по уровню минус 3 дБ, Гц
    2
    Сопротивление тензорезисторов, Ом:
    - режим «ДАТЧИК»
    - режим «МОСТ»

    120
    ≥120
    Диапазоны входного сигнала, мВ ±10, ±20, ±40, ±80
    Разрешение при выводе на индикатор:
    - для диапазона «±10 мВ», мкВ
    - для диапазона «±20 мВ», мкВ
    - для диапазона «±40 мВ», мкВ
    - для диапазона «±80 мВ», мкВ

    0,3
    0,6
    1,2
    2,4
    Установка «0» ручная, автоматическая
    Диапазон изменения смещения в ручном режиме, мВ ±77,5
    Шаг изменения смещения в ручном режиме, мВ 2,5
    Точность установки смещения в ручном режиме, % 20
    Количество выходов, шт. 1
    Диапазон выходного сигнала, мВ ±4096
    Коэффициенты усиления выходного сигнала:
    - для диапазона «±10 мВ»
    - для диапазона «±20 мВ»
    - для диапазона «±40 мВ»
    - для диапазона «±80 мВ»

    400
    200
    100
    50
    Разрешение выходного сигнала, мВ 2
    Задаваемое время задержки начала измерения, с 0 ÷ 900
    Шаг изменения времени задержки начала измерения, с 10
    Задаваемое время измерения:
    - минут
    - часов

    1 ÷ 59
    1 ÷ 100
    Панель управления и индикации
    Количество кнопок управления, шт
    4
    Индикатор
    ЖКД
    Размеры рабочей части ЖКД, мм
    50х15
    Количество символов на ЖКД, шт
    24 (12 в 2 ряда)
    Электропитание
    Источник питания постоянного тока батарея типа «Крона»;
    внешний адаптер
    Напряжение питания, В
    9
    Максимальная потребляемая мощность, Вт
    0,5
    Массогабаритные характеристики и условия эксплуатации
    Габаритные размеры (ДхШхВ), мм 160х80х40
    Вес, кг 0,3
    Температурный диапазон, ˚С
    - 20 ÷ + 50
    Верхнее значение относительной влажности при 25˚С, % 95
  • Применение

    Назначение

    • исследование напряженно-деформированного состояния объекта контроля;
    • измерение фактических значений напряжений в материале контролируемого объекта;
    • автоматизация процесса идентификации вида дефекта по данным акустико-эмиссионного контроля.
